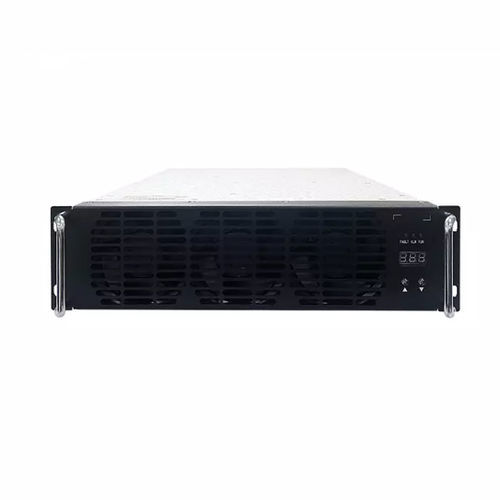

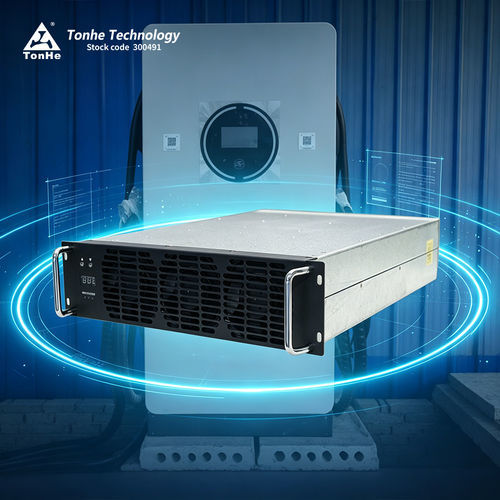

Module de charge для электрических транспортных средств TH40F10030C9E-WT

EVDC

Введение в продукт
TH40F10030C9E-WT — это высокоэффективный модуль питания с высокой плотностью мощности, разработанный для зарядных применений электромобилей (EV). Поддерживает вход 270Vac–490Vac трёхфазной четырёхпроводной сети (трёхфазный + PE) и обеспечивает до 40 кВт. Диапазон постоянной выходной мощности по умолчанию 300 Vdc–1000 Vdc. Блок мониторинга/управления зарядной системы связывается с модулем по CAN-шине для настройки параметров, сбора рабочих данных и управления состоянием.

Преимущества продукта

• Низкий уровень шума: ≈60 дБ при полной нагрузке (стандартные условия)
• Высокая эффективность: КПД при полной нагрузке >96%; пиковой КПД ≥97,2%
• Низкая реактивная мощность в режиме ожидания: <12 Var
• DM-дизайн: объём намотанных компонентов уменьшен примерно на 30%, улучшено отведение тепла

Параметрическая производительность (кратко)
Модель: TH40F10030C9E-WT
AC-вход: поддерживает 270Vac–490Vac трёхфазную четырёхпроводную систему (трёхфазный + PE).
DC-выход: диапазон постоянной мощности по умолчанию 300 Vdc–1000 Vdc; номинальная мощность 40 кВт.

Производственный и испытательный центр (кратко)
Производство ведётся в соответствии с системами качества ISO9001 и IATF16949. Объекты включают полностью автоматические SMT-линии, печать и инспекцию паяльной пасты, линии ручной вставки и волновой пайки, линии защитного нанесения покрытия и линии старения/тестирования. Годовая мощность превышает 500 000 модулей после более чем 50 производственных процессов.
Испытательный центр оснащён полуглухой (semi-anechoic) EMC-камерой 3 м и современным оборудованием (анализаторы мощности, термошкафы, стабилизированные AC-источники, DC-нагрузки и системы испытаний на помехоустойчивость) для проверки излучений, помехоустойчивости и надёжности.

Упаковка и доставка (кратко)
Малые заказы обычно отправляются международными курьерскими службами (door-to-door). Крупные отгрузки — контейнерным морским или воздушным транспортом.

FAQ (выдержка)

• Протокол связи: CAN (типичная скорость 125 kbps; уровень 5 V).
• Заливка клеем: все модули серии поддерживают заливку/эпоксидное заполнение.
• Способы установки: горизонтально, стоя боком или перевёрнуто (для перевёрнутой установки может потребоваться адаптированная передняя панель).
• Сроки поставки: образцы обычно в наличии; малосерийное производство — короткие сроки (пример: ≈7 дней для ≥10 шт.); крупные/кастомные заказы требуют согласования (пример: ≈35 дней).
• Условия оплаты: стандарт 100% TT авансом; альтернативные условия оговариваются для долгосрочного сотрудничества.
• Гарантия: стандарт 12 месяцев с момента получения.
• Послепродажное обслуживание: онлайн и выездное обслуживание в зависимости от договора.
• Сертификации: ISO9001, IATF16949, CE, TUV и другие.

Характеристики / технические спецификации

• Модель: TH40F10030C9E-WT
• Бренд: Tonhe
• AC-вход - Номинальное напряжение: 380 VAC трёхфазное (без нейтрали); рабочий диапазон 285–475 VAC
• AC-вход - Частота: 50 Hz
• AC-вход - Коэффициент мощности: ≥0,99
• AC-вход - Защита от перенапряжения: 490 ± 10 Vac
• AC-вход - Защита от пониженного напряжения: 270 ± 10 Vac
• DC-выход - Номинальная мощность: 40 kW
• DC-выход - Диапазон напряжения: 50–1000 VDC
• DC-выход - Диапазон тока: 1–134 A
• DC-выход - Диапазон постоянной мощности: 300–1000 VDC → постоянные 40 kW
• DC-выход - Пиковый КПД: ≥97,2%
• Время мягкого запуска: ≤5 s
• Защита от короткого замыкания: отключение и блокировка (сброс после отключения питания)
• Точность регулировки напряжения: ≤±0,5%
• THD: ≤5%
• Точность регулировки тока: ≤±1%
• Несоответствие при распределении тока: ≤±5%
• Температура эксплуатации: -40 ℃ ~ +70 ℃
• Относительная влажность: 5%RH–95%RH (без конденсации)
• Высота над уровнем моря: ≤2000 m
• Охлаждение: вентиляторное
• Потребление в режиме ожидания: <10 W
• Связь: CAN (CAN-шина)
• Настройка адреса: цифровой дисплей и кнопочная панель
• Габариты модуля (без ручки): 437.5 × 300 × 84 mm (Д × Ш × В)
• Масса: ≤18 kg
• MTBF: 500 000 часов
