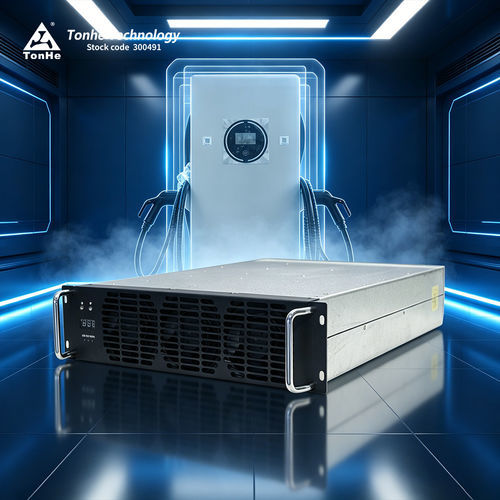

Модуль ввода/вывода ACDC TH40F10030C9E-WT

Product Overview
TH40F10030C9E-WT (Taihang Series) — высокоэффективный высокоплотный модуль питания для зарядных устройств EV. Поддерживает вход 270–490 Vac, трехфазная четырехпроводная система (3-фаза + PE), обеспечивает до 40 кВт и имеет базовый диапазон выходного напряжения при постоянной мощности 300–1000 VDC. Блок мониторинга/управления зарядной системы связывается с модулем по шине CAN для настройки параметров, сбора телеметрии и управления состоянием работы.

Product Advantages

• Низкий уровень шума: при полной нагрузке до ~60 dB (комнатная температура)
• Высокая эффективность: при полной нагрузке >96%; пиковая эффективность ≥97.2%
• Низкая реактивная мощность в режиме ожидания: <12 Var
• DM-конструкция: объем намотанных компонентов уменьшен примерно на 30% для улучшения теплоотвода

Parametric Performance (summary)
Модель: TH40F10030C9E-WT
AC-вход: ном. 380 VAC (трехфазный, без нулевого провода), рабочий диапазон 285–475 VAC; частота 50 Hz; коэффициент мощности ≥0,99; защита от перенапряжения 490±10 VAC; защита от пониженного напряжения 270±10 VAC.
DC-выход: номинальная мощность 40 kW; диапазон выходного напряжения 50–1000 VDC; диапазон выходного тока 1–134 A; диапазон постоянной мощности: 300–1000 VDC при 40 kW; пиковая эффективность ≥97.2%; мягкий старт ≤5 s; защита от короткого замыкания: отключение и блокировка (для восстановления требуется циклическое включение питания); точность регулирования напряжения ≤±0.5%; THD ≤5%; точность регулирования тока ≤±1%; неравномерность шаринга тока ≤±5%.

Operating Environment
Рабочая температура: -40°C…+70°C; относительная влажность 5%–95% RH (без конденсата); высота над уровнем моря ≤2000 м.

Product Features

• Охлаждение: принудительная вентиляция (вентилятор)
• Потребление в режиме ожидания: <10 W
• Протокол связи: CAN (125 kbps, 5 V)
• Установка адреса: цифровой дисплей и кнопки
• Габариты (без ручки): 437.5 × 300 × 84 мм (Д × Ш × В)
• Вес: ≤18 kg
• MTBF: 500,000 часов

Production Center
Производство сертифицировано по ISO9001 и IATF16949. Цех включает SMT-линии, печать и инспекцию паяльной пасты, линию волновой пайки, линию защитного покрытия, линию старения и полный набор вспомогательного оборудования. Годовая производственная мощность после интеграции процессов превышает 500,000 модулей зарядки.

Test Center
Оснащен полуанэхоической EMC-камерой 3 м и современным испытательным оборудованием (источники AC/DC, анализаторы мощности, термокамеры, система AXOS8, лаборатория переходной помехоустойчивости). Поддерживает испытания на радиационные помехи/устойчивость, surge, EFT, DIPs и комплексные испытания зарядной системы.

Packaging & Shipping
Малые заказы: доставка курьерскими службами door-to-door (например, FedEx, DHL, UPS). Крупные/контейнерные отгрузки: морем или авиа; для контейнерных отгрузок часто используется FOB Shijiazhuang.

FAQ (selected)

• Протокол связи: CAN (125 kbps, 5 V).
• Заливка компаундом: все серии поддерживают заливку/поттинг.
• Способы установки: поддерживает горизонтальную установку, установку на бок и перевернутую установку; возможна кастомизация передней панели без ручки.
• Сроки поставки: типичный срок для малых партий; для крупных или нестандартных заказов требуется больше времени на производство (например, около 35 дней для больших/кастомных заказов, в зависимости от расписания цеха).
• Условия оплаты: стандарт — T/T предоплата для единичных заказов; условия обсуждаются для долгосрочного сотрудничества.
• Гарантия: стандарт 12 месяцев с момента получения.
• Послепродажное обслуживание: онлайн и выездное обслуживание в зависимости от контракта; схема ответа 24 ч доступна.
• Сертификации: компания имеет ISO9001, IATF16949 и продуктовые сертификаты (например, CE/TUV).

Technical Specifications

• Model No.: TH40F10030C9E-WT
• Brand: Tonhe
• AC Input Voltage: 380 VAC номинал (трехфазный), работа 285–475 VAC
• AC Input Frequency: 50 Hz
• Input Power Factor: ≥0.99
• Input Overvoltage Protection: 490±10 VAC
• Input Undervoltage Protection: 270±10 VAC
• Rated DC Output Power: 40 kW
• Output Voltage Range: 50–1000 VDC
• Output Current Range: 1–134 A
• Constant Power Range: 300–1000 VDC @ 40 kW
• Peak Efficiency: ≥97.2% (полная нагрузка >96%)
• Soft Start Time: ≤5 s
• Short-circuit Protection: отключение и блокировка; требуется цикл питания для восстановления
• Voltage Regulation Accuracy: ≤±0.5%
• THD: ≤5%
• Current Regulation Accuracy: ≤±1%
• Current Sharing Imbalance: ≤±5%
• Cooling Method: вентиляторное охлаждение
• Standby Power Consumption: <10 W
• Communication Protocol: CAN (125 kbps, 5 V)
• Address Setting: цифровой дисплей и кнопки
• Dimensions (without handle): 437.5 × 300 × 84 mm (D × W × H)
• Weight: ≤18 kg
• MTBF: 500,000 часов
