Цифровой модуль ввода/вывода TH40F10030C8E-WT

DCACDC

Обзор продукта

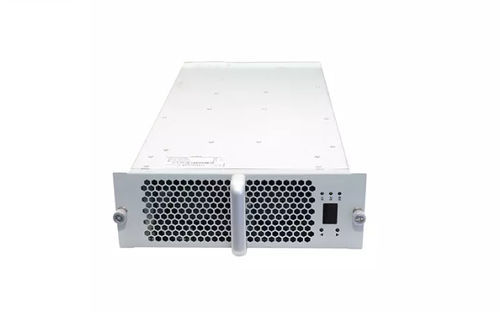

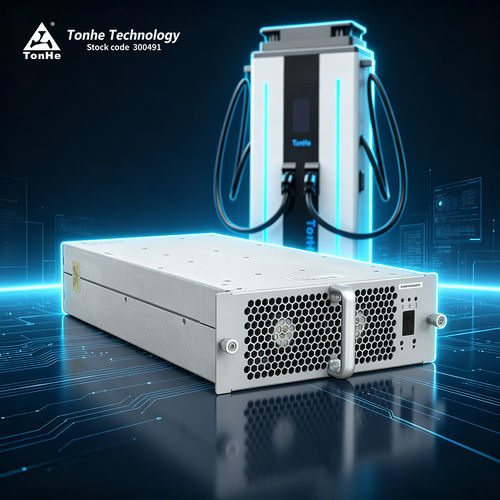

TH40F10030C8E-WT (серия Kunlun) — модуль питания 40 кВт от Tonhe Technology, разработанный для зарядных станций электромобилей. Поддерживает вход 270–490 VAC, трехфазный четырехпроводный (3 фазы + PE), обеспечивает DC-выход с предустановленными диапазонами постоянной мощности 300–500 VDC и 600–1000 VDC.

Ключевые преимущества

• Разработан с учетом three-unified стандарта State Grid; поддерживает широкие диапазоны постоянной мощности: 300–500 V и 600–1000 V
• Очень низкое потребление в режиме ожидания/реактивное: реактивная мощность в режиме ожидания ≤ 10 Var; потребление в режиме ожидания ≤ 10 W
• Низкие искажения и высокая эффективность: THD ≤ 5%, пик эффективности ≥ 96%

Технические характеристики

• Модель: TH40F10030C8E-WT
• Бренд: Tonhe Technology
• Номинальное входное напряжение AC: 380 VAC (3W + PE); диапазон 270–490 VAC
• Частота входа AC: 50/60 Hz ±10%
• Коэффициент мощности входа: ≥ 0.99
• Защита от перенапряжения на входе: 487 ±10 VAC
• Защита от пониженного напряжения на входе: 270 ±10 VAC
• Номинальная выходная мощность DC: 40 kW
• Диапазон выходного напряжения DC: 50–1000 VDC
• Диапазон выходного тока DC: 0.5–134 A
• Диапазоны постоянной мощности: 300–500 VDC и 600–1000 VDC
• Пиковая эффективность: ≥ 96%
• Время мягкого пуска: 3–8 с
• Защита от короткого замыкания: самовосстанавливающаяся
• Точность регулирования напряжения: ≤ ±0.5%
• Точность регулирования тока: ≤ ±1%
• Несоответствие распределения тока: ≤ ±5%
• THD (выход): ≤ 5%

Условия эксплуатации
Температура эксплуатации: -30°C до +70°C
Относительная влажность: 5% RH до 95% RH, без конденсации
Высота над уровнем моря: ≤ 2000 м (понижение мощности выше 2000 м)

Особенности продукта

• Охлаждение: вентиляторное
• Потребление в режиме ожидания: ≤ 10 W
• Связь: CAN (125 kbps, уровень 5 V)
• Дисплей / установка адреса: цифровой экран и кнопки
• Поддерживаемые ориентации установки: горизонтальная, боковая, перевернутая
• Габариты модуля (без ручки): 460 × 218 × 84 мм (Д × Ш × В)
• Вес: ≤ 15 кг
• MTBF: 500 000 часов

Производство и испытательный центр
Tonhe Technology имеет сертификаты ISO9001 и IATF16949. Производственные линии включают автоматические SMT, пайку, линии покрытия и старения. Годовая мощность производства модулей зарядки превышает 500 000 единиц при полном технологическом цикле.

Испытательный центр
CNAS-сертифицированная EMC-лаборатория с полуанэхоической камерой 3 м, нагрузками Chroma, высокопроизводительными AC-источниками, анализаторами мощности, высокоточными мультиметрами, камерами температуры/влажности (-60°C до +150°C), системой AXOS8 для транзиентов и оборудованием для испытаний на трансентную помехоустойчивость. Поддерживает испытания излучаемых помех/иммунитета, surge, EFT, DIPs и полные тесты системы зарядного устройства.

Сертификаты
Сертификации компании и продукта включают ISO9001, IATF16949, CE, TÜV и др.

Упаковка и доставка
Малые заказы обычно отправляются курьером (FedEx, DHL, UPS). Крупные партии отправляются морем или авиатранспортом в контейнерах. Сроки зависят от объема и настройки; образцы могут быть в наличии; ориентировочный срок для крупнотоннажных/кастомных заказов ≈ 35 дней (подлежит подтверждению).

FAQ (выборочно)

• В: Какой протокол связи используется? О: CAN (125 kbps, 5 V).
• В: Поддерживают ли модули заливку компаундом? О: Да, серия поддерживает заливку.
• В: Какие ориентации установки поддерживаются? О: Горизонтальная, боковая или перевернутая.
• В: Срок поставки? О: Короткий для небольших/образцовых заказов; дольше для крупнотоннажных/кастомных (напр., ≈ 35 дней).
• В: Условия оплаты? О: Стандарт 100% TT авансом; оговаривается для долгосрочного сотрудничества (напр., 50/50 или 30/70).
• В: Гарантия? О: Стандартная 12 месяцев с момента получения.
• В: Послепродажное обслуживание? О: Онлайн и выездное обслуживание по контракту; 24-часовая схема реагирования для проектной поддержки.

Технический паспорт / Технические характеристики

• Модель: TH40F10030C8E-WT
• Бренд: Tonhe Technology
• AC входное напряжение: 380 VAC (3W+PE); диапазон 270–490 VAC
• AC частота: 50/60 Hz ±10%
• Коэффициент мощности: ≥ 0.99
• Перенапряжение входа: 487 ±10 VAC
• Недонапряжение входа: 270 ±10 VAC
• Номинальная DC выходная мощность: 40 kW
• DC выходное напряжение: 50–1000 VDC
• DC выходной ток: 0.5–134 A
• Диапазоны постоянной мощности: 300–500 VDC; 600–1000 VDC
• Пиковая эффективность: ≥ 96%
• Soft start: 3–8 s
• Короткозамковая защита: самовосстановление
• Точность напряжения: ≤ ±0.5%
• Точность тока: ≤ ±1%
• Отклонение разделения тока: ≤ ±5%
• Охлаждение: вентилятор
• Потребление в ожидании: ≤ 10 W
• Связь: CAN (125 kbps, 5 V)
• Дисплей: цифровой экран и кнопка
• Габариты: 460 × 218 × 84 мм (без ручки)
• Вес: ≤ 15 кг
• MTBF: 500 000 ч
