Модуль ввода/вывода полностью SiC THWT40F10030C9E

ACDC

Описание продукта

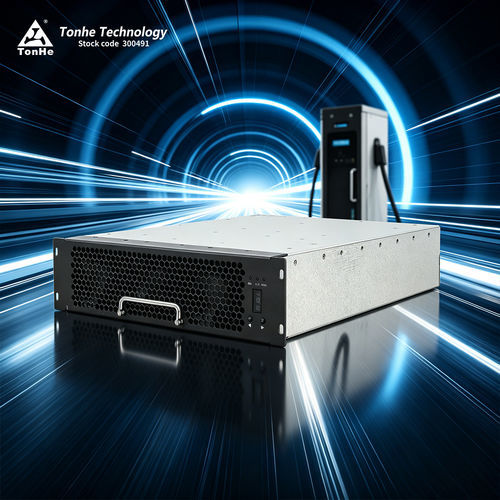

THWT40F10030C9E — это DC-модуль зарядки, разработанный компанией Tonhe Technology для применения в зарядке электромобилей (EV). Модуль соответствует IEC 61851 и IEC 60664 и спроектирован для удовлетворения требований EMC класса B в коммерческих установках.

Ключевые преимущества

• Широкий диапазон выходного напряжения и работа в режиме постоянной мощности: 200–1000 В пост. тока, диапазоны постоянной мощности 300–500 VDC и 500–1000 VDC
• Высокий пик-коэффициент преобразования: ≥97,2 %
• Очень низкое потребление в режиме ожидания: <10 Вт
• Низкое суммарное гармоническое искажение (THD): ≤5 %
• Широкий диапазон рабочих температур: -40 °C до +70 °C
• Низкий уровень шума при полной нагрузке: около 60 дБ (при комнатной температуре)

Параметрические характеристики (ключевые данные)
Модель: THWT40F10030C9E
Вход AC — Номинальное напряжение: 400 VAC, 3W+PE; рабочий диапазон 340–460 VAC
Вход AC — Частота: 50/60 Гц ±10 %
Вход AC — Коэффициент мощности: ≥0,99
Вход AC — Защита от перенапряжения: 490 ±6 VAC
Вход AC — Защита от понижения напряжения: 270 ±6 VAC
Выход DC — Номинальная выходная мощность: 40 кВт
Выход DC — Диапазон выходного напряжения: 200–1000 VDC
Выход DC — Диапазон выходного тока: 8–134 A
Выход DC — Диапазоны постоянной мощности: 300–500 VDC, 500–1000 VDC
Выход DC — Пиковая эффективность: ≥97,2 %
Выход DC — Время мягкого пуска: ≤3 с
Выход DC — Защита от короткого замыкания: защита с самовосстановлением (self-rollback)
Выход DC — Точность регулирования напряжения: ≤±0,5 %
Выход DC — THD: ≤5 %
Выход DC — Точность регулирования тока: ≤±1 %
Выход DC — Несбалансированность деления тока: ≤±5 %

Рабочие условия
Рабочая температура: -40 °C до +70 °C
Относительная влажность: ≤95 % RH (без конденсации)
Высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)

Особенности продукта

• Метод охлаждения: вентилятор
• Потребление в режиме ожидания: <10 Вт
• Связь: CAN (125 kbps, 5 V)
• Настройка адреса: цифровой дисплей с кнопками
• Габариты (без рукояти): 437,5 × 300 × 84 мм (Д × Ш × В)
• Вес: ≤18 кг
• MTBF: 500 000 часов

Производственный центр
Tonhe Technology имеет сертификаты ISO 9001 и IATF 16949. Производственные мощности включают автоматические SMT-линии, печать и инспекцию паяльной пасты, волновую пайку, автоматические линии защитного покрытия и линии старения. Годовая производственная мощность превышает 500 000 модулей после полного цикла обработки.

Испытательный центр
Компания эксплуатирует национально аккредитованную EMC-лабораторию с 3-метровой полуанэхоичной камерой, нагрузками Chroma, источниками переменного тока, высокопроизводительными анализаторами мощности, камерами климатических испытаний и оборудованием для транзиентных испытаний (AXOS8 и др.) для испытаний излучения, помехоустойчивости, перенапряжений, EFT, DIPS и экологических испытаний.

Сертификаты
Доступны CE и другие сертификаты (изображения сертификатов в галерее продукта).

Упаковка и доставка
Упаковка подходит для международной транспортировки. Небольшие заказы отправляются экспресс-доставкой; крупные партии отправляются морем или авиацией в контейнерах.

FAQ (выборочно)

• Какой протокол связи? — CAN; 125 kbps; 5 V.
• Поддерживают ли модули заливку (potting)? — Да, все серии поддерживают заливку.
• Какие методы установки? — Горизонтально, вертикально на боку или вверх ногами; при установке вверх ногами требуется передняя панель без рукояти (опция по заказу).
• Типичный срок поставки? — Около 7 дней для ≥10 шт. при наличии на складе; крупные или индивидуальные заказы требуют согласования (до ~35 дней).
• Гарантия? — Стандартная гарантия: 12 месяцев с момента получения товара.

Технические характеристики

• Модель: THWT40F10030C9E
• Бренд: Tonhe Technology
• Номинальная выходная мощность: 40 кВт
• Диапазон выходного напряжения: 200–1000 VDC
• Диапазон выходного тока: 8–134 A
• Диапазоны постоянной мощности: 300–500 VDC, 500–1000 VDC
• Пиковый КПД: ≥97,2 %
• Потребление в режиме ожидания: <10 Вт
• THD: ≤5 %
• Точность регулирования напряжения: ≤±0,5 %
• Точность регулирования тока: ≤±1 %
• Несбалансированность деления тока: ≤±5 %
• Время мягкого пуска: ≤3 с
• Защита от короткого замыкания: self-rollback
• Охлаждение: вентилятор
• Связь: CAN (125 kbps, 5 V)
• Габариты (без рукояти): 437,5 × 300 × 84 мм (Д × Ш × В)
• Вес: ≤18 кг
• Рабочая температура: -40 °C до +70 °C
• Относительная влажность: ≤95 % RH (без конденсации)
• Высота: ≤2000 м (понижение мощности выше 2000 м)
• MTBF: 500 000 часов
