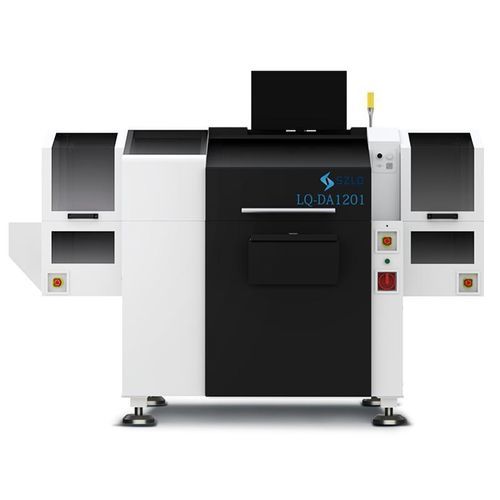

Автоматизированная установка для компоновки электронных блоков LQ-DA1201

для полупроводниковой промышленностидля полупроводниковой пластиныдля микросборки

LQ-DA1201 — высокоскоростной и высокоточный die bonder для упаковки ИС, предназначенный для solid-state монтажных процессов. Оборудование поддерживает нанесение серебряного паста и процесс DAF, совместимо с подачей LF и подложек; подача диcков поддерживает 12" рамки и кольца для ваферов. Максимальная точность размещения соответствует ±12,5 мкм, производительность до 12 000 UPH.

Ключевые особенности

• Совместимость с подачей LF и подложек; подача die поддерживает 12" вафер-фрейм и вафер-ринг
• Нанесение серебряной пасты (Silver Glue Patch)
• Высокая скорость — UPH до 12 000

Области применения

• Фотоника
• Силовые приборы
• Область СВЧ RF-устройств
• Сектор электромобилей и новых энерготранспортных средств

Процесс & Технологии

• Метод монтажа: feature-side-up, высокоточное размещение
• Монтажный процесс: нанесение серебряной пасты и процесс DAF
• Применение продукта: SMD-корпуса для IC

Преимущества / Значимые возможности

• Технология серво-отдачи (servo recoil) — ±12,5 мкм (режим точности); ±25 мкм (стандартный режим)
• Мультиплексная система визуального контроля большой площади — угловая точность ±1°
• Человеко‑машинный интерфейс для управления оператором
• Дозирование геля: автоматическая калибровка положения и распознавание клея
• Поддержка материалов: 6", 8", 12" вафер-ринги & GEL-PAK
• Точность монтажа: режим точности — 5 µm @3σ размещение; ±0,5° @3σ точность поворота. Стандартный режим — 15 µm @3σ размещение; ±1° @3σ точность поворота

Технические характеристики

• Модель: LQ-DA1201
• Точность размещения (заявленная): соответствует ±12,5 мкм; режим точности: 5 µm @3σ
• Точность вращения при монтаже: ±0,5° @3σ (точность), ±1° @3σ (стандарт)
• UPH (пропускная способность): до 12 000
• Подача die: 12" вафер-фрейм & вафер-ринг
• Поддерживаемые процессы: нанесение серебряной пасты, DAF
• Метод монтажа: feature-side-up
