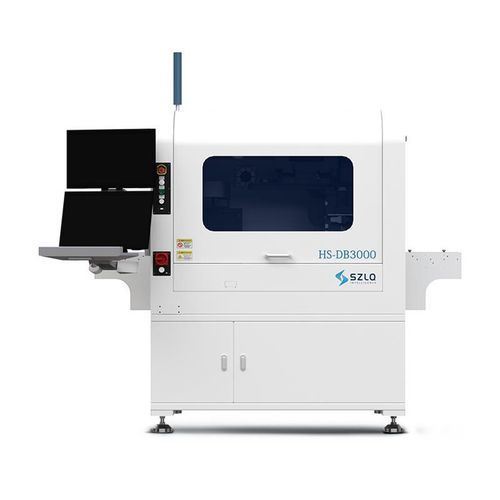

Установка для компоновки электронных блоков multi-chip HS-DB3000

эпоксиднаяавтоматизированная

Обзор
HS-DB3000 — высокоскоростная многофункциональная монтажная система, разработанная для крупносерийного промышленного производства. Она поддерживает модульную кастомизацию, интеллектуальную калибровку и интегрированное управление данными для прослеживаемости процессов и удобства эксплуатации. В систему входит загрузчик 12-дюймовых кремниевых пластин, автоматический сменщик пластин и автоматический сменщик сопел для поддержки многомодульной установки.

Ключевые характеристики

• Высокоточное позиционирование и монтаж.
• Конвейер с свободным ходом и шириной, регулируемой по мере необходимости, для бесшовной интеграции с другим оборудованием.
• Модульная конструкция обеспечивает гибкую конфигурацию и масштабируемые производственные линии.
• 12-дюймовая система загрузки пластин с автоматическим сменщиком пластин и автоматическим сменщиком сопел для многомодульного монтажа.
• Управление гелем по методу «давление–время» (настраивается под специальные требования).
• Измерение высоты контактным датчиком; опционально — бесконтактная альтиметрия.

Области применения

• Фотоника
• Силовая электроника
• Микроволновые RF-устройства
• Компоненты для электромобилей и транспортных средств на новых источниках энергии

Технические характеристики

• Процесс монтажа: монтаж с использованием эпоксидного клея (погружение, scribing); поддержка лицевой и обратной установки.
• Точность размещения: ±3 µm (стандарт); опционно ±7 µm, θ ±0,1° в зависимости от применения.
• Производительность: 3 s–7 s на установку (в зависимости от применения).
• Диапазон регулировки конвейера: 0–200 mm; поддержка поточной/строчной (inline/string) продукции.
• Подача: мультиформатная подача; совместимость с голубой пленкой разных размеров; переключение под управлением программы.
• Узел размещения: поддержка до 12 сопел для быстрой смены и высокопроизводительного монтажа.
• Мультизадачная интеграция: конфигурируется до 5 типов игл для окунания в клей для различных технологических требований.
• Обработка пластин: 12-дюймовая система загрузки пластин с автоматическим сменщиком пластин.
• Управление соплами: автоматический сменщик сопел.
