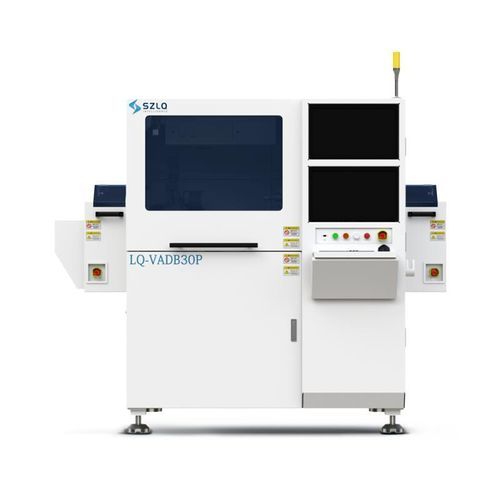

Установка для компоновки электронных блоков multi-chip LQ-VADB30P

автоматизированнаядля микросборкидля полупроводниковой промышленности

LQ-VADB30P — это высокоточная машина для бондинга мультичипов, оптимизированная по сравнению с предшественником; обеспечивает точность размещения, гибкость процессов и производительность, подходящую для массовых и высокоточных задач монтажа чипов.

Ключевые особенности

• До пяти захватных инструментов для обработки мультичипов.
• Оптическая система калибровки с автофокусом для улучшения выравнивания по визуальной системе.
• 360° угловая калибровка для точного вращательного размещения.
• Одновременная поддержка процессов окунания и дозирования; до пяти инструментов для окунания клея.
• Гибкая смена процесса для поддержки как дозирования, так и окунания.
• Поддержка нескольких форматов подачи, включая 2” GEL-PAK и 6” wafer ring.

Режимы работы

• Режим высокой точности: точность размещения ±1,5 µm (стандартное размещение чипа), производительность до 600 UPH.
• Режим повышенной производительности (не точный): точность размещения примерно ±3 µm (зависит от продукта), производительность до 1 200 UPH.

Области применения

• Фотоника
• Силовая электроника
• Микроволновые RF‑устройства
• Сектор новых энергетических транспортных средств

Технические характеристики

• Давление ламинирования: 30 g – 250 g (программируемое управление усилием).
• Поддерживаемый размер чипа: от 250 µm × 250 µm до 2,0 mm × 2,0 mm.
• Поддерживаемая толщина чипа: 0,1 mm – 1,0 mm.
• Точность монтажа: режим высокой точности ±1,5 µm @ 3σ; точность вращательного размещения ±0,1° @ 3σ.
• Мультичип захват: до 5 различных захватных инструментов с фиксированным движением и гибкой сменой.
• Обработка клея: поддерживает до 5 различных игл/инструментов для окунания и процессы дозирования.
• Форматы подачи: 2” GEL-PAK и 6” wafer ring.
• Производительность: до 600 UPH (режим высокой точности) и до 1 200 UPH (режим не высокой точности, зависит от продукта).
