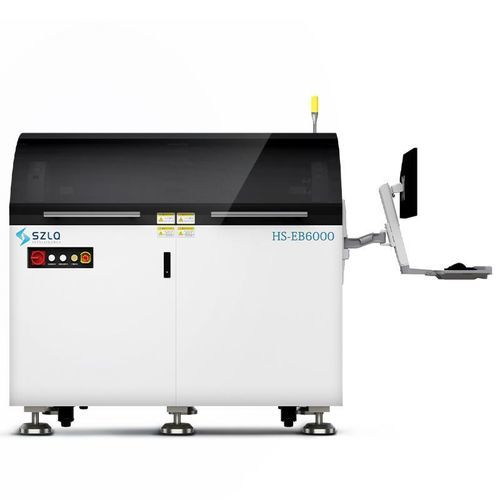

Эвтектическая установка для компоновки электронных блоков HS-EB6000

для крепления кристаллатермическаяполностью автоматическая

HS-EB6000 — полностью автоматическая поточная установка для эвтектической пайки (die bonder), разработанная для прецизионных процессов пайки и серийного производства высокомощных светодиодов и силовых устройств. Система обеспечивает бескислородную пайку и снижает риск термического удара за счёт многозонного температурного контроля и продувки азотом.

Ключевые функции и особенности:

• Независимо управляемая вращающаяся ось захвата с подогревом сопла для повышения стабильности подбора и установки компонентов.
• Многозонная конструкция с зонами предварительного нагрева, выдержки и охлаждения для предотвращения термических ударов и оптимизации профилей пайки.
• Область пайки продувается азотом для обеспечения бескислородной эвтектической пайки и снижения влияния атмосферы.
• Совместим с различными форматами подачи и размерами подложек; поддерживает 2" GEL-PAK и 6" wafer ring; опциональная автоматическая подача.
• Применение: оптоэлектроника, силовая электроника, СВЧ/RF-устройства, силовая электроника для электромобилей и др.

Технические характеристики / Параметры:

• Модель: HS-EB6000
• Точность установки: ±12,5 µm @ 3σ; Точность поворотной установки: ±0,1° @ 3σ
• Сила соединения: программируемая, 30 g – 250 g
• Возможности нагрева: от комнатной температуры до 320 °C; Равномерность температуры < 5 °C; Стабильность ±1 °C
• Конфигурация зон: зона предварительного нагрева, зона выдержки, зона охлаждения; поддержка постоянного нагрева и нагрева сопла
• Защита и безопасность: продувка области пайки азотом для снижения влияния атмосферы; несколько точек отбора/утилизации для восстановительных/легковоспламеняющихся газов для обеспечения безопасности производства
• Лотки и подложки: ёмкость лотка 20 шт.; размеры подложки на заказ (длина 90–115 mm, ширина 45–75 mm)
• Производительность: UPH до 5 000
