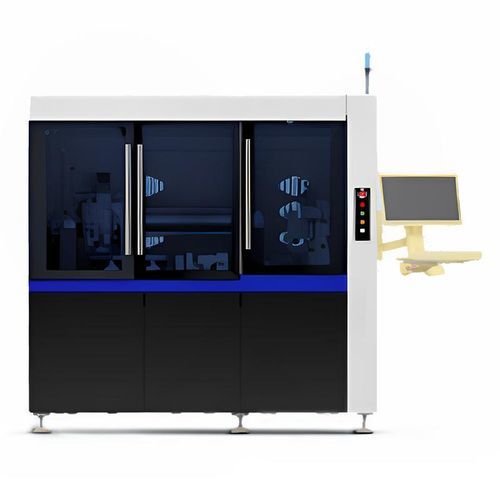

Эвтектическая установка для компоновки электронных блоков HP-EB1000FC

для крепления кристаллаперевернутый кристаллтермическая

Обзор
HP-EB1000FC — полностью автоматизированная высокоточная система эвтектического монтажа, поддерживающая как эвтектический монтаж, так и монтаж с серебряным клеем. Разработана для эвтектических процессов COC и COS и оснащена системой автоматической смены инструмента, применима для НИОКР и промышленного массового производства.

Ключевые характеристики

• Полностью автоматизированный процесс монтажа
• Высокая точность позиционирования
• Высокая гибкость с автоматической сменой инструмента

Области применения

• Фотоника
• Силовые приборы
• Микроволновые RF-устройства
• Сектор новых энергетических транспортных средств

Преимущества

• Двойная нагревательная сварочная станция с точным контролем температуры
• Модуль переворота для монтажа под 180°
• Совместимость с несколькими форматами подачи (GEL-PAK, WAFFLE-PAK, wafer ring)
• Адаптивное сопло для повышения согласованности и стабильности монтажа

Технические характеристики

• Модель: HP-EB1000FC
• Метод монтажа: монтаж по передней/задней опорной метке
• Процессы монтажа: эвтектический монтаж (мачение, диспенсирование) и монтаж с серебряным клеем
• Целевые процессы/упаковка: COC; COS
• Сценарии использования: НИОКР и промышленное массовое производство
• Точность монтажа: ±1 μm (стандартизированная плёнка); ±5 μm (в зависимости от применения)
• Эффективность оборудования: 25–32 S/PCS (в зависимости от применения)
• Двойная нагревательная станция: диапазон температур от комнатной до ~400 °C; скорость нагрева ≤ 100 °C/s
• Модуль переворота: 180° переворот для монтажа
• Совместимость подачи: 2" GEL-PAK, 2" WAFFLE-PAK, 6" wafer ring, 8" wafer ring
• Точность склейки: адаптивное сопло ±5 μm @3σ точность позиционирования; ±0.1° @3σ точность поворота
