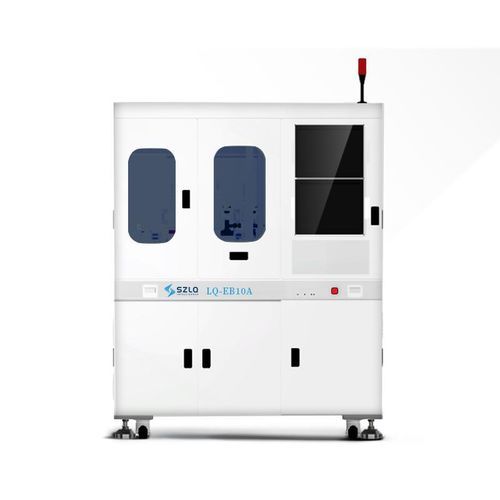

Автомат для позиционирования мешков для полупроводниковых пластин LQ-EB10A

Общее описание
LQ-EB10A — полностью автоматическое оборудование для эвтектической посадки, разработанное для эвтектической посадки в глубоких полостях COC и BOX. Оснащено автоматической системой подачи/выгрузки, несколькими захватными головками и системой работы монтажной головки с управлением по усилию; возможно индивидуальное конфигурирование под задачи пользователя.

Ключевые характеристики

• Автоматическая система подачи и выгрузки
• Несколько захватных головок для высокой пропускной способности
• Стабильная работа монтажной головки с управлением по усилию
• Поддержка методов монтажа по передней/задней опорной метке
• Разработано для эвтектических процессов в глубоких полостях COC и BOX
• Подходит для серийного производства и испытаний НИОКР

Области применения

• Фотоника
• Силовая электроника
• Микроволновые RF-устройства
• Сектор транспортных средств на новой энергии

Дополнительные особенности

• Возможность передачи на входе и выходе
• Высокая стабильность и автоматическая калибровка
• Функции калибровки для позиционной точности
• Интегрированная сварочная/припаечная станция собственной разработки (нагрев до 400°C)
• Хаб/сетевое оборудование с переключением между двумя режимами монтажа и автоматической позиционной калибровкой
• Поддержка подачи материалов: 2" GEL-PAK, 2" WAFFLE-PAK, 6" wafer ring

Технические характеристики

• Метод монтажа: Front/Back Reference Mount
• Процесс монтажа: Eutectic Mounting
• Сценарии применения: COC; BOX Deep Cavity
• Точность монтажа (тип.): ±5 μm / ±0.5° (стандартная плёнка); ±10 μm / ±1° (зависит от применения)
• Эффективность оборудования: ≈10 S/PCS (зависит от применения; время эвтектики не включено)
• Точность склеивания: ±10 μm @ 3σ точность размещения; ±0.5° @ 3σ точность вращения
• Паяльная станция: собственная разработка, до 400°C
