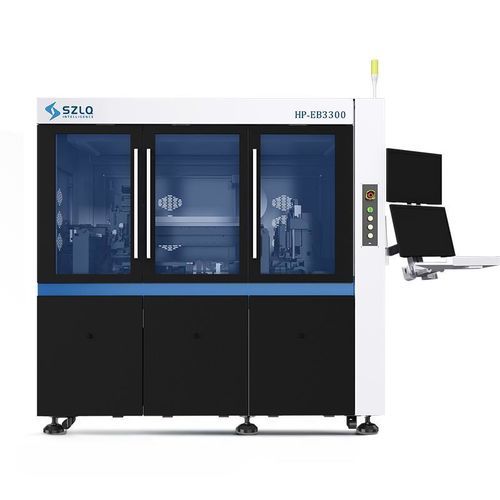

Эвтектическая установка для компоновки электронных блоков HP-EB3300

автоматизированнаядля полупроводниковой пластиныдля исследований и разработок

Установка эвтектического поверхностного монтажа HP-EB3300 — это автоматизированная система, предназначенная для точного позиционирования с фронт/задней опорой и процессов эвтектической пайки (погружение, дозирование). Предназначена для требовательных отраслей, таких как фотоника, силовые приборы, микроволновые RF-устройства и сектор новых энергетических автомобилей; подходит для НИОКР и серийного промышленного производства.

Ключевые характеристики

• Автоматизированная работа
• Точное позиционирование (±1 μm на стандартных подложках)
• Высокая гибкость для НИОКР и массового производства
• Система автоматической смены захватных инструментов

Области применения

• Фотоника
• Силовые приборы
• Микроволновые RF-устройства
• Сектор новых энергетических автомобилей

Монтаж / процесс

• Монтаж по фронт/задней опоре — метод установки
• Эвтектический монтаж (погружение, дозирование) — процесс пайки
• Применимые сценарии: COC; COS

Преимущества / функциональные модули

• Двойная нагревательная сварочная станция: регулирование температуры от комнатной до 400 ℃; скорость нагрева ≤ 100 ℃/s
• Дозирование и погружение: режим погружения клея с функцией самокалибровки наконечника
• Совместимость подачи: 2" GEL-PAK, 2" WAFFLE-PAK, 6" WAFER RING, 8" WAFER RING

Технические характеристики

• Модель: HP-EB3300
• Точность установки: ±1 μm (стандартные подложки); ±3 μm (в зависимости от применения)
• Точность пайки: ±3 μm @ 3σ (точность позиционирования)
• Точность вращения при размещении: ±0.1° @ 3σ
• Производительность оборудования: примерно 20–25 s/шт (в зависимости от применения)
