Резьбовой фитинг LJEZ

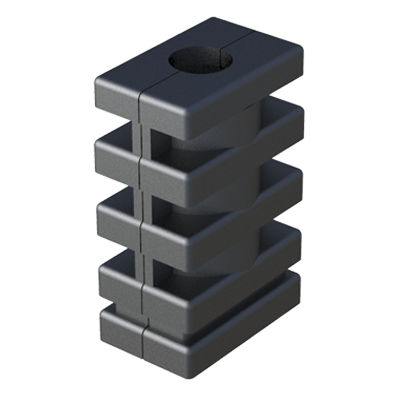

Резьбовой фитинг - LJEZ - ISC PLASTIC PARTS
Резьбовой фитинг - LJEZ - ISC PLASTIC PARTS
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип крепления
резьбовой

Описание

Описание продукта
Прямой соединитель LJEZ — это двухкомпонентный расширяемый соединитель для стыковки двух прямоугольных труб. Изготовлен из нейлона (PA6) и имеет два гнезда для шестигранных гаек. Варианты поставки: без гаек, с гайкой сверху, с гайкой снизу или с обеими гайками. В качестве опции доступен внутренний металлический сердечник для повышения жесткости при установке.

Сертификация / соответствие
  • RoHS: соответствует
  • UL94: не указано
  • IP: не указано


Размеры
Размеры указаны в миллиметрах. См. таблицу референсов для размеров и совместимости с трубами.

Мультимедиа
Доступны изображение/рендер, 2D-чертеж (PDF) и демонстрационное видео.

Доступные артикула и размеры
Reference | For Tube | Tube Thickness | L | E / H | Nut Spot (SW) / Metric (M)
02300400013 | 30 x 15 | 1,50 | 42,00 | 32,00 / 12,00 | SW 10
02300400010 | 30 x 15 | 1,50 | 43,00 | 31,80 / 11,80 | SW 8
02300400014 | 30 x 20 | 1,50 | 41,00 | 32,00 / 12,00 | SW 10
00300401065 | 30 x 20 | 1,50 | 41,50 | 30,00 / 10,00 | SW 13
02300400011 | 30 x 20 | 2,00 | 46,00 | 32,00 / 12,00 | SW 10
02300400004 | 35 x 25 | 1,50 | 41,00 | 30,00 / 10,00 | SW 17
02300400012 | 40 x 15 | 2,00 | 42,50 | 33,80 / 13,80 | SW 8
00300401067 | 40 x 20 | 1,50 | 42,00 | 30,00 / 10,00 | SW 13
00300401068 | 40 x 25 | 2,00 | 42,00 | 30,00 / 10,00 | SW 17
02300400005 | 50 x 25 | 1,20 to 1,60 | 42,00 | 30,00 / 10,00 | SW 17
02300400006 | 50 x 25 | 2,00 | 37,00 | 25,00 / 8,50 | SW 17
00300401069 | 50 x 30 | 2,00 | 42,50 | 30,00 / 10,10 | SW 17
02300400008 | 60 x 20 | 2,00 | 42,00 | 30,00 / 12,00 | SW 13
00300401070 | 60 x 30 | 2,00 | 40,00 | 30,00 / 10,00 | SW 17
02300400009 | 60 x 40 | 2,00 | 39,00 | 26,00 / 9,00 | SW 17

Характеристики / технические данные
  • Серия / модель: LJEZ
  • Бренд: ISC Plastic Parts
  • Материал: нейлон (PA6)
  • Тип: прямой расширяемый соединитель для прямоугольных труб, двухкомпонентный
  • Гнезда для гаек: 2 (гаечные размеры в зависимости от артикула: SW 8 / SW 10 / SW 13 / SW 17)
  • Варианты поставки: без гаек, гайка сверху, гайка снизу, обе гайки
  • Опционально: внутренний металлический сердечник
  • Единицы измерения: мм
  • Совместимость: может комбинироваться с шарнирными соединителями для труб разных сечений/размеров
  • Рекомендация: рекомендуется проводить испытания образцов, так как прочность соединения зависит от свойств трубы, допусков и момента затяжки
  • RoHS: соответствует
