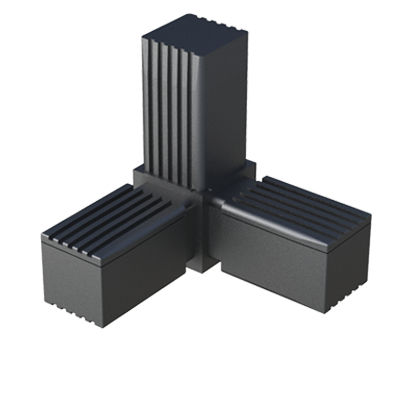

Квадратный трубный соединитель THCYA

в форме Yиз нержавеющей сталииз оцинкованной стали

Описание продукта
Наш Y-коннектор, состоящий из двух частей, предназначен для соединения 3 квадратных труб и поставляется с внутренним сердечником или без него: Сталь (S), Оцинкованная сталь (ZCS) или Нержавеющая сталь (SS). Корпус изготовлен из нейлона (PA6) и подходит для сборки рам, испытывающих низкие, средние или высокие статические нагрузки в зависимости от артикула. Во избежание контактной коррозии и ослабления конструкции не рекомендуется сверлить внутренний стальной сердечник.

Сертификация и соответствие

• UL94: не указано
• Степень защиты IP: не указана
• RoHS: соответствует
• Единицы измерения: миллиметры

Мультимедиа

• Рендер доступен
• Технический чертеж (2D) доступен
• Видео продукта доступно

Референсы
00201206444 | 20 x 20 | 1,50 | L 36,50 | H 20,00
00201206454 | 25 x 25 | 1,50 | L 50,00 | H 25,00
02300400050 | 28,90 x 28,90 | 1,70 | L 50,00 | H 28,90
00201206462 | 30 x 30 | 2,00 | L 48,00 | H 30,00
02300400051 | 31,50 x 31,50 | 2,00 | L 51,00 | H 31,50

Технические характеристики

• Модель: THCYA
• Функция: Y-коннектор для соединения 3 квадратных труб
• Материал корпуса: нейлон (PA6)
• Варианты внутреннего сердечника: без сердечника, Сталь (S), Оцинкованная сталь (ZCS), Нержавеющая сталь (SS)
• Грузоподъемность: зависит от артикула и правильного распределения нагрузки (низкая, средняя или высокая статическая нагрузка)
• Варианты движения/вращения: в зависимости от артикула (примеры: 0°–180°, 0°–190°, 45°–195°, 60°–232°)
• Вертикальный штифт: вращается вокруг своей оси (не наклоняется); заменяем для подстройки под другие размеры труб
• Некоторые артикула имеют резьбу M8 или M10 для регулируемой опоры или ролика
• Рекомендация: избегать сверления внутреннего стального сердечника во избежание контактной коррозии и ослабления
• Единицы измерения: миллиметры
• RoHS: соответствует; UL94/IP: не указаны
