Болт для зажима CAH

из нержавеющей сталииз полиамида

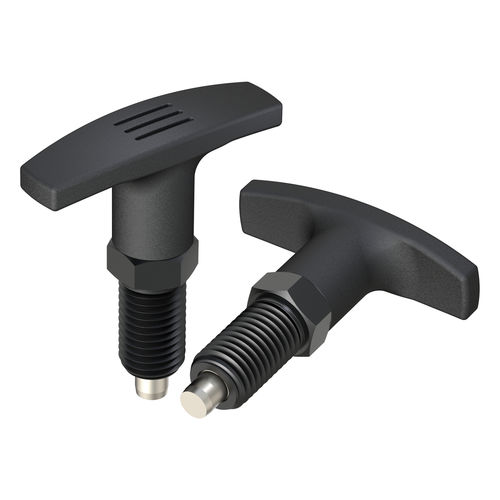

Обзор продукта: Серия CAH включает незапираемый индексный металлический болт с T‑образной головкой из PA6 (полиамид 6) с регулировочным шестигранником. Резьба — мелкий шаг из нержавеющей стали (SS); поршень доступен в стали (S) или нержавеющей стали (SS).

Применение:

• Применяется для запирания, индексации и фиксации двух и более компонентов в требуемом положении.
• Обеспечивает временную фиксированную позицию, которую можно в любой момент освободить и изменить, управляя защёлкой.
• Предназначен для ручной эксплуатации без дополнительных инструментов.

Сертификаты / Стандарты: RoHS: Соответствует
UL94: Не указано
IP: Не указано

Дополнительная информация: Возможна поставка в цветах RAL. Размеры в миллиметрах. Технический чертёж (PDF) доступен для загрузки на странице продукта. Демонстрационное видео доступно.

Варианты / Размеры (таблица): Reference | A x B | d | M | H | T | L | h | SW
03100400090 | 50,00 x 15,00 | 6,00 | M12 x 1,50 | 56,00 | 6,00 | 20,00 | 6,00 | 14
03100400091 | 60,00 x 18,00 | 8,00 | M16 x 1,50 | 75,00 | 8,00 | 26,00 | 8,00 | 19
03100400092 | 60,00 x 18,00 | 10,00 | M20 x 1,50 | 86,00 | 10,00 | 33,00 | 10,00 | 22

Характеристики / Технические спецификации:

• Модель / Серия: CAH
• Тип: Индексный болт (незапираемый) с T‑образной головкой
• Материал головки: PA6 (полиамид 6)
• Особенности головки: T‑образная головка с регулировочным шестигранником
• Резьба: Мелкий шаг, нержавеющая сталь (SS)
• Поршень: Сталь (S) или нержавеющая сталь (SS)
• Единицы измерения: Миллиметры
• Доступные референции: 03100400090, 03100400091, 03100400092
• Мультимедиа: Технический чертёж (PDF) и видео продукта доступны
