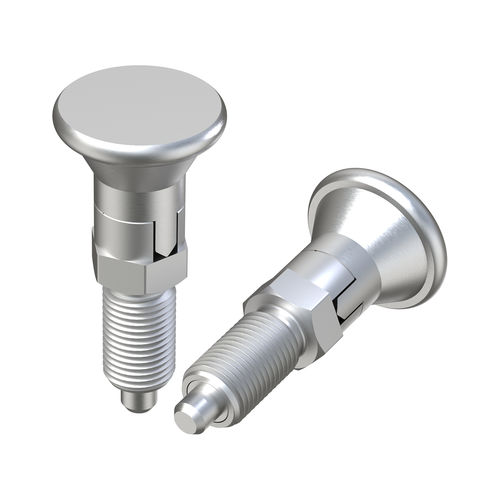

Стопорный штифт из оцинкованной стали CAG

блокируемыйрезьбовой

Краткое описание
Серия CAG представляет собой фиксируемый металлический индексный болт с конической головкой из ZCS (оцинкованная сталь) и регулировкой шестигранником. Мелкая резьба и штифт выполнены из ZCS.

Применение
Фиксирующие и позиционирующие штифты используются для фиксации, индексирования или закрепления двух и более компонентов в требуемом положении. Возможна временная фиксированная установка, которую при необходимости можно снять или изменить путём срабатывания защёлки. Для установки не требуются дополнительные инструменты.

Документация и соответствие
Чертёж PDF: доступен (2D‑чертежи).
UL94: не применимо / не указано.
IP: не применимо / не указано.
RoHS: соответствует.
Размеры указаны в: миллиметрах.
Видео: доступно видео о продукте.

Таблица - ссылки и основные размеры (единицы: миллиметры)
Референс | D | d | M | H | T | L | SW
03100400080 | 22,50 | 5,00 | M10 x 1,00 | 47,50 | 5,00 | 17,00 | 12
03100400081 | 27,50 | 6,00 | M12 x 1,50 | 55,00 | 6,00 | 20,00 | 14

Характеристики / технические спецификации

• Семейство / модель: CAG
• Тип: фиксируемый индексный болт
• Материал головки: ZCS (оцинкованная сталь)
• Материал резьбы и штифта: ZCS (оцинкованная сталь)
• Функция регулировки: шестигранник на головке
• Шаг резьбы: мелкий (см. таблицу для конкретных размеров M)
• Единицы измерения: миллиметры
• RoHS: соответствует
