Рифленая кнопка YAEрезьбоваякруглаяиз капрона
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- резьбовая, рифленая
- Форма
- круглая
- Материал
- нейлоновая, из капрона
Описание
Обзор продукта

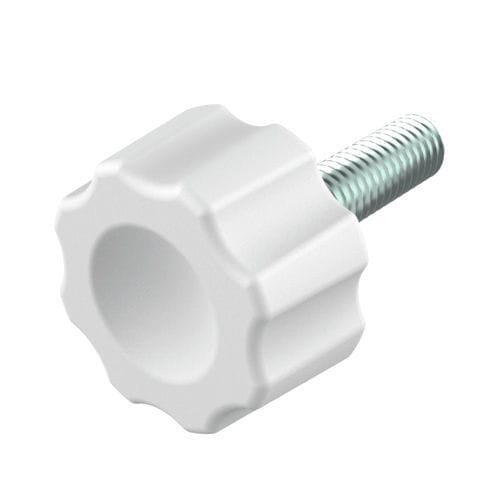

Мужские рукоятки (knobs) YAE имеют восьмигранную накатанную головку диаметром 23 мм, выполнены из нейлона (PA6) для улучшения захвата. Доступные цвета: черный, белый, серый.
Резьба и покрытия
Стандартное покрытие резьбы: ZCS (оцинкованная сталь). Резьба из нержавеющей стали (SS) доступна при минимальном заказе.
Соответствие и документы
Чертеж PDF: доступен
UL94: не указано
IP: не указано
RoHS: соответствует
Размеры указаны в: миллиметрах
Видео: доступно
Таблица кодов
Reference | M | L | D | H | S
04300400050 | M5 | 10,00 | 23,00 | 11,00 | 1,00
04300400051 | M5 | 14,00 | 23,00 | 11,00 | 1,00
04300400052 | M5 | 18,00 | 23,00 | 11,00 | 1,00
04300400053 | M5 | 23,00 | 23,00 | 11,00 | 1,00
04300400054 | M5 | 28,00 | 23,00 | 11,00 | 1,00
04300400055 | M5 | 33,00 | 23,00 | 11,00 | 1,00
04300400056 | M6 | 11,00 | 23,00 | 11,00 | 1,00
04300400057 | M6 | 14,00 | 23,00 | 11,00 | 1,00
04300400058 | M6 | 20,00 | 23,00 | 11,00 | 1,00
04300400059 | M6 | 23,00 | 23,00 | 11,00 | 1,00
04300400060 | M6 | 28,00 | 23,00 | 11,00 | 1,00
04300400061 | M6 | 33,00 | 23,00 | 11,00 | 1,00
04300400062 | M6 | 38,00 | 23,00 | 12,00 | 1,00
04300400063 | M6 | 43,00 | 23,00 | 11,00 | 1,00
Мультимедиа
Доступны 2D-чертежи (PDF), анимированный рендер и демонстрационное видео.
Технические характеристики
Мужские рукоятки (knobs) YAE имеют восьмигранную накатанную головку диаметром 23 мм, выполнены из нейлона (PA6) для улучшения захвата. Доступные цвета: черный, белый, серый.
Резьба и покрытия
Стандартное покрытие резьбы: ZCS (оцинкованная сталь). Резьба из нержавеющей стали (SS) доступна при минимальном заказе.
Соответствие и документы
Чертеж PDF: доступен
UL94: не указано
IP: не указано
RoHS: соответствует
Размеры указаны в: миллиметрах
Видео: доступно
Таблица кодов
Reference | M | L | D | H | S
04300400050 | M5 | 10,00 | 23,00 | 11,00 | 1,00
04300400051 | M5 | 14,00 | 23,00 | 11,00 | 1,00
04300400052 | M5 | 18,00 | 23,00 | 11,00 | 1,00
04300400053 | M5 | 23,00 | 23,00 | 11,00 | 1,00
04300400054 | M5 | 28,00 | 23,00 | 11,00 | 1,00
04300400055 | M5 | 33,00 | 23,00 | 11,00 | 1,00
04300400056 | M6 | 11,00 | 23,00 | 11,00 | 1,00
04300400057 | M6 | 14,00 | 23,00 | 11,00 | 1,00
04300400058 | M6 | 20,00 | 23,00 | 11,00 | 1,00
04300400059 | M6 | 23,00 | 23,00 | 11,00 | 1,00
04300400060 | M6 | 28,00 | 23,00 | 11,00 | 1,00
04300400061 | M6 | 33,00 | 23,00 | 11,00 | 1,00
04300400062 | M6 | 38,00 | 23,00 | 12,00 | 1,00
04300400063 | M6 | 43,00 | 23,00 | 11,00 | 1,00
Мультимедиа
Доступны 2D-чертежи (PDF), анимированный рендер и демонстрационное видео.
Технические характеристики
- Модель: YAE
- Материал: нейлон (PA6)
- Головка: восьмигранная, накатанная
- Диаметр головки (D): 23 мм
- Размеры резьбы: M5, M6
- Длины (L): 10,00 – 43,00 (см. таблицу)
- Высота (H): обычно 11,00 мм (одна позиция 12,00 мм)
- S (толщина/паз): 1,00 мм
- Покрытие резьбы: ZCS (оцинкованная сталь); SS (нержавеющая сталь) по минимальному заказу
- RoHS: соответствует
- Единицы измерения: миллиметры
