Стопорный штифт из нержавеющей стали CAA

из технополимераиз оцинкованной сталирезьбовой

Обзор продукта

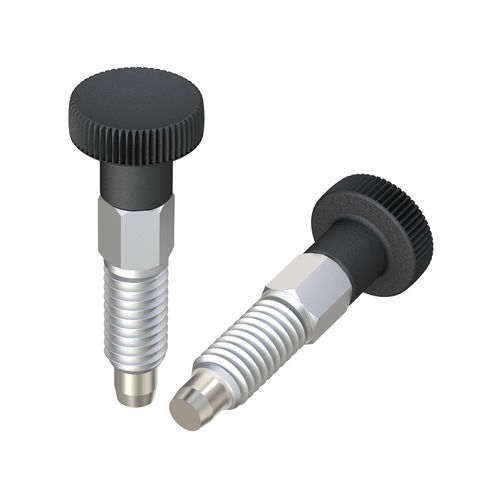

Фиксирующий штифт серии CAA с рифленой головкой из PA6 (полиамид 6) и регулировкой шестигранником. Резьба выполнена из нержавеющей стали (SS), шток — из оцинкованной стали (ZCS). Исполнение — без запирания; версия с запиранием доступна в серии CAB.

Применение

• Фиксационные и позиционирующие штифты для индексирования, закрепления или расположения двух и более компонентов в заданном положении.
• Позволяет временную фиксацию, которая может быть освобождена или изменена в любой момент при срабатывании защелки.
• Для регулировки и срабатывания не требуются дополнительные инструменты.

Соответствие и документация
2D-чертеж (PDF) доступен; доступно видео продукта. RoHS: соответствует. UL94: не указано. Степень защиты IP: не указана. Изготовление в цветах RAL: по запросу.

Варианты (таблица)
Reference | D | d | M | H | T | L | h | SW
03100400020 | 12,00 | 4,00 | M6 x 1,00 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400021 | 12,00 | 4,00 | M6 x 0,75 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400022 | 16,00 | 5,00 | M8 x 1,25 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400023 | 16,00 | 5,00 | M8 x 1,00 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400024 | 18,00 | 6,00 | M10 x 1,50 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400025 | 18,00 | 6,00 | M10 x 1,00 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400026 | 21,00 | 8,00 | M12 x 1,75 | 59,00 | 8,00 | 24,00 | 9,00 | 12
03100400027 | 21,00 | 8,00 | M12 x 1,50 | 59,00 | 8,00 | 24,00 | 9,00 | 12

Характеристики / Технические спецификации

• Семейство: CAA
• Тип: фиксирующий штифт с рифленой головкой, незапираемый
• Материал головки: PA6 (полиамид 6)
• Регулировка: шестигранник
• Материал резьбы: SS (нержавеющая сталь)
• Материал штока: ZCS (оцинкованная сталь)
• Единицы измерения: миллиметры
• RoHS: соответствует
• UL94: не указано
• IP: не указано
• Доступные ссылки/размеры: см. таблицу Варианты выше
• Отделка: цвета RAL по запросу
• Документация: 2D-чертеж (PDF) и видео продукта доступны
