Стопорный штифт из нержавеющей стали CAI
из технополимераиз оцинкованной сталиблокируемый

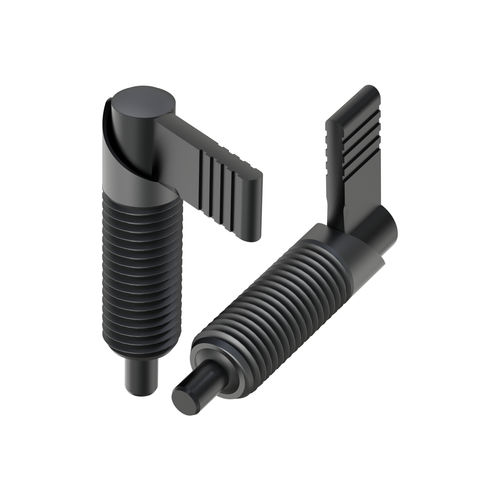

Стопорный штифт из нержавеющей стали - CAI - ISC PLASTIC PARTS - из технополимера / из оцинкованной стали / блокируемый
Стопорный штифт из нержавеющей стали - CAI - ISC PLASTIC PARTS - из технополимера / из оцинкованной стали / блокируемый
Стопорный штифт из нержавеющей стали - CAI - ISC PLASTIC PARTS - из технополимера / из оцинкованной стали / блокируемый - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Материал
из нержавеющей стали, из технополимера, из оцинкованной стали
Спецификации
блокируемый, резьбовой
Диаметр штифта

5 mm, 6 mm, 8 mm, 10 mm, 12 mm
(0 in, 0 in, 0 in, 0 in, 0 in)

Описание

Описание продукта
Серия CAI включает фиксируемый индексный болт с L‑головкой, доступный в версиях SS (нержавеющая сталь) или S (сталь), в некоторых вариантах с дополнительным колпачком PA66 (полиамид 66). Конструкция без регулировочного шестигранника. Материал резьбы: SS. Шток: ZCS (оцинкованная сталь).

Применение
  • Фиксирующие и позиционирующие штифты для блокировки, индексирования или закрепления двух и более компонентов в требуемом положении.
  • Обеспечивают временную фиксированную позицию, которую можно снять или изменить путем приведения в действие защелки.
  • Для работы дополнительные инструменты не требуются.


Соответствие / Сертификации
  • UL94: не указано
  • IP: не указано
  • RoHS: соответствует


Размеры
Размеры выражены в: миллиметрах

Документация и медиа
Чертеж: PDF доступен (2D чертежи). Видео: доступно видео продукта.

Ссылки и размеры (таблица)
Reference | D | d | M | H | T | L
03100400100 | 26,20 | 5,00 | M12 x 1,50 | 39,50 | 8,00 | 26,00
03100400101 | 32,00 | 6,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400102 | 32,00 | 8,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400103 | 42,00 | 6,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400104 | 42,00 | 8,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400105 | 42,00 | 12,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400106 | 52,00 | 8,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400107 | 52,00 | 10,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400108 | 52,00 | 12,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00

Характеристики / Технические спецификации
  • Серия: CAI
  • Тип: индексный болт с L‑головкой и возможностью фиксации
  • Материал головки / резьбы: SS (нержавеющая сталь)
  • Шток: ZCS (оцинкованная сталь)
  • Колпачок: PA66 (полиамид 66) при соответствующей версии
  • Без регулировочного шестигранника
  • Применение: фиксация, индексирование и временное позиционирование деталей с возможностью снятия с помощью защелки
  • RoHS: соответствует
  • Единицы измерения: миллиметры
  • Доступны 2D‑чертежи (PDF) и видео продукта
