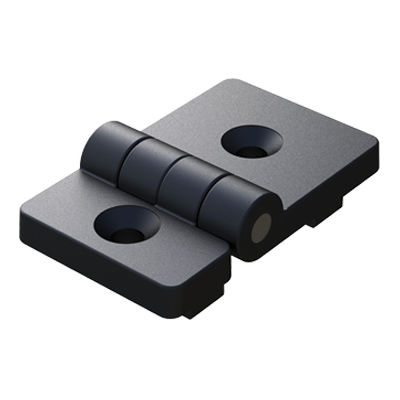

Шарнир из полиамида JTPHA
270°для алюминиевых профилейдля панелей

Шарнир из полиамида - JTPHA - ISC PLASTIC PARTS - 270° / для алюминиевых профилей / для панелей
Шарнир из полиамида - JTPHA - ISC PLASTIC PARTS - 270° / для алюминиевых профилей / для панелей
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Материалы
из полиамида
Угол открывания
270°
Место применения
для панелей, для алюминиевых профилей
Другие характеристики
асимметричный, с отверстиями
Длина

37,5 mm
(1,476 in)

Ширина

40 mm
(1,575 in)

Толщина

МАКС.: 10 mm
(0,394 in)

МИН.: 4 mm
(0,157 in)

Описание

Обзор продукта
Ассиметричный шарнир с креплением на зенкованные винты (модель JTPHA), предназначен для панелей/толщин от 4 мм до 10 мм. Применяется в промышленности: защита механизмов, соединение металлических или алюминиевых профилей, столярные и мебельные конструкции; обеспечивает точную работу при открытии/закрытии и аккуратный внешний вид.

Особенности
  • Выступы в основании облегчают направляние, точное позиционирование и быструю сборку при соединении алюминиевых профилей.
  • Максимальный угол поворота: 270° (доступны варианты с меньшими углами).
  • Материал корпуса: PA6 30% GF (нейлон 6, армированный 30% стекловолокна).
  • Материал штифта: нержавеющая сталь.
  • Индивидуальная маркировка логотипом — по запросу.
  • Максимальная рабочая нагрузка (вес, кг) — значение, подтвержденное внешней сертифицированной лабораторией.


Соответствие и общая информация
UL94: не указано
IP: не указано
RoHS: соответствует
Единицы измерения: миллиметры
Видео: доступно на странице продукта

Варианты (таблица)
Reference | D x B | L | Weight (Kgs) | Angle | A | H / R | M / Type | h1 / h2 | b1 / b2
01200100587 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 1,50 | 8,00 / 8,00
01200100588 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 3,00 | 10,00 / 10,00
01200100589 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 3,00 / 3,00 | 10,00 / 10,00

Чертежи и медиа
Доступен 2D-чертёж (PDF). Рендер изделия, технический чертёж и видео (MP4) доступны на странице продукта.

Технические характеристики
  • Brand: ISC Plastic Parts
  • Модель/Референс: JTPHA
  • Тип: Ассиметричный шарнир с 2 зенкованными отверстиями
  • Диапазон толщин: 4 мм – 10 мм
  • Максимальный угол поворота: 270º (варианты с меньшими углами доступны)
  • Материал корпуса: PA6 30% GF
  • Штифт: нержавеющая сталь
  • Крепёж/резьба: M6 (DIN 7991)
  • Единицы измерения: миллиметры
  • RoHS: соответствует
  • Максимальная рабочая нагрузка: значение, подтверждённое внешней лабораторией
  • Варианты: 01200100587, 01200100588, 01200100589
