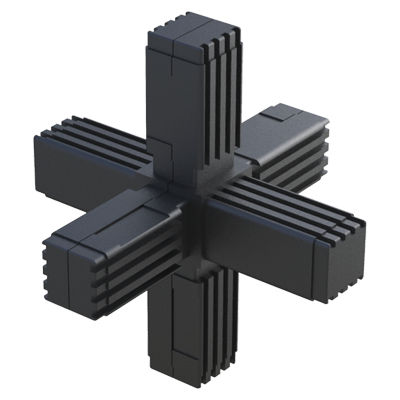

Квадратный трубный соединитель THCBA

из нержавеющей сталииз оцинкованной сталииз полиамида

Обзор продукта
Двухсекционный 6-ходовой соединитель, разработанный для сборки с квадратными трубами. Корпус из PA6 (нейлон). Поставляется без внутреннего сердечника или с сердечником из стали, нержавеющей стали 1.4301 (AISI 304) либо из оцинкованной стали. Подходит для каркасных конструкций; статическая несущая способность зависит от наличия и типа внутреннего сердечника.

Соответствие и дополнительная информация

• UL94: не применимо / не указано
• IP: не применимо / не указано
• RoHS: соответствует
• Единицы измерения: миллиметры
• Чертеж: доступен (скачивание PDF на странице продукта)
• Видео: доступно

Доступные артикулы (таблица)
Артикул | Для трубы | Толщина трубы | L | H
00201206447 | 20 x 20 | 1.50 | 36.00 | 20.00
00201206457 | 25 x 25 | 1.50 | 52.00 | 25.00
00201206465 | 30 x 30 | 2.00 | 47.00 | 30.00

Характеристики / технические спецификации

• Семейство / Модель: THCBA
• Тип: 6-ходовой соединитель для квадратных труб (двухсекционный)
• Материал корпуса: PA6 (нейлон)
• Варианты внутреннего сердечника: отсутствует; сталь; нержавеющая сталь 1.4301 (AISI 304); оцинкованная сталь
• Доступные размеры труб и артикулы: 20x20 (ref. 00201206447), 25x25 (ref. 00201206457), 30x30 (ref. 00201206465)
• Типичные размеры по артикулу: толщина трубы, L и H (см. таблицу выше)
• Соответствует RoHS
• Единицы измерения: миллиметры
• Документация: 2D-чертежи (PDF) и видео продукта доступны
