Рифленая кнопка LHRB
резьбоваяс лопаткамииз оцинкованной стали

Рифленая кнопка - LHRB - ISC PLASTIC PARTS - резьбовая / с лопатками / из оцинкованной стали
Рифленая кнопка - LHRB - ISC PLASTIC PARTS - резьбовая / с лопатками / из оцинкованной стали
Рифленая кнопка - LHRB - ISC PLASTIC PARTS - резьбовая / с лопатками / из оцинкованной стали - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
резьбовая, рифленая
Форма
с лопатками
Материал
из полиоксиметилена, из оцинкованной стали
Другие характеристики
с болтом

Описание

Обзор

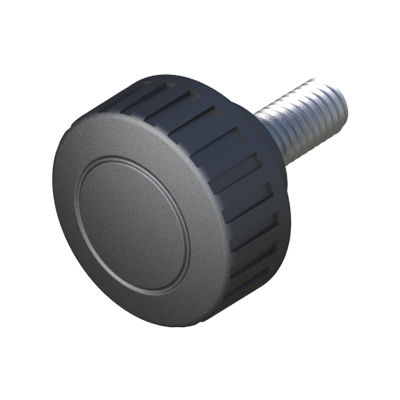

Мужская ручка LHRB с накатанной головкой и резьбовым штоком предназначена для крепления в механических узлах и оборудовании. Версия с внутренней резьбой доступна как LHRM.

Соответствие и документация
  • Чертежи PDF: доступны (файл чертежа можно скачать)
  • UL94: не доступно
  • IP: не классифицировано / не доступно
  • RoHS: соответствует
  • Единицы измерения: миллиметры
  • Видео: видео продукта доступно


Визуальные материалы
Доступны рендер-изображение и технический чертеж.

Таблица вариантов / размеров (Reference | M | L | A | C | B | D)
00301200892 | M5 | 10,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200902 | M5 | 10,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200893 | M5 | 15,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200903 | M5 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200894 | M5 | 20,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200904 | M5 | 20,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200895 | M5 | 25,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200905 | M5 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200896 | M5 | 30,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200906 | M5 | 30,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200897 | M6 | 10,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200907 | M6 | 10,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200920 | M6 | 10,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200898 | M6 | 15,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200908 | M6 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200921 | M6 | 15,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200900 | M6 | 25,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200910 | M6 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200923 | M6 | 25,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200901 | M6 | 30,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200911 | M6 | 30,00 | 30,00 | 15,00 | 14,80 | 6,00
00301200924 | M6 | 30,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200912 | M6 | 35,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200913 | M6 | 40,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200925 | M6 | 40,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200914 | M8 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200926 | M8 | 15,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200932 | M8 | 15,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200915 | M8 | 20,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200927 | M8 | 20,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200933 | M8 | 20,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200916 | M8 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200928 | M8 | 25,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200934 | M8 | 25,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200917 | M8 | 30,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200929 | M8 | 30,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200935 | M8 | 30,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200918 | M8 | 35,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200930 | M8 | 35,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200936 | M8 | 35,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200919 | M8 | 40,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200931 | M8 | 40,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200937 | M8 | 40,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200938 | M10 | 15,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200939 | M10 | 20,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200940 | M10 | 25,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200941 | M10 | 30,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200942 | M10 | 35,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200943 | M10 | 40,00 | 50,00 | 21,00 | 30,00 | 16,00

Связанные семьи / примечания
Изделие относится к семейству LHRB. На странице предлагаются связанные семейства (например, MTV) с описанием материалов, таких как корпуса из POM, резьбовые штоки из оцинкованной стали и доступные цвета (Серый RAL 7038, Черный RAL 7021, Красный RAL 3001).
