Резьбовая кнопка BAEPA

с лопаткамииз капронаиз оцинкованной стали

Описание продукта

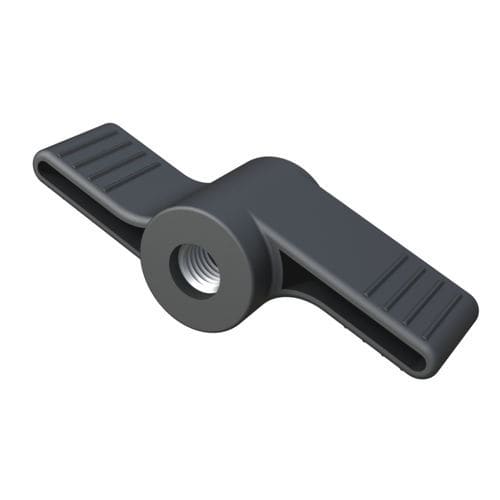

Крыльчатая рукоятка с проходным отверстием BAEPA имеет прочно запрессованную гайку и крыльчатый профиль для надёжного, нескользящего ручного захвата. Проходное отверстие позволяет прямой монтаж на шпильки или болты для аксиального крепления.

Материалы

• Варианты с наружным диаметром крыльев Ø27 и Ø37: PA6 (нейлон).
• Варианты с наружным диаметром крыльев Ø47 и Ø67: PA6 30% GF (нейлон с 30% стекловолоконным армированием).
• Резьбовая втулка: оцинкованная сталь. Специальные втулки из нержавеющей стали или других материалов доступны по запросу.

Размеры / Артикулы (таблица)
Артикул | M | A (mm) | H (mm) | m (mm) | D (mm)
03100400301 | M5 | 27,00 | 14,00 | 2,00 | 16,00
03100400302 | M5 | 37,00 | 18,00 | 5,00 | 16,00
03100400303 | M6 | 37,00 | 18,00 | 5,00 | 18,30
03100400304 | M6 | 47,00 | 18,00 | 5,00 | 18,30
03100400305 | M8 | 47,00 | 18,00 | 5,00 | 18,30
03100400306 | M6 | 67,00 | 23,00 | 5,00 | 18,30
03100400300 | M8 | 67,00 | 23,00 | 5,00 | 18,30

Дополнительная информация

• Чертёж: 2D PDF доступен для загрузки.
• UL94: не применяется / классификация не указана.
• IP: не применяется / данные не указаны.
• RoHS: соответствует требованиям.
• Размеры указаны в миллиметрах.
• Видео: доступно демонстрационное видео продукта.

Характеристики / технические спецификации

• Бренд: ISC Plastic Parts
• Модель / Торговое название: BAEPA
• Тип продукта: Крыльчатая рукоятка (модель с проходным отверстием)
• Основные материалы: PA6 (Ø27, Ø37); PA6 30% GF (Ø47, Ø67)
• Материал резьбовой втулки: оцинкованная сталь (нержавеющая сталь по запросу)
• Соответствие стандартам: RoHS
• Доступные резьбы: M5, M6, M8
• Размеры: см. таблицу выше (мм)
