Стопорный штифт из нержавеющей стали CAK

из технополимераиз оцинкованной сталирезьбовой

Описание продукта

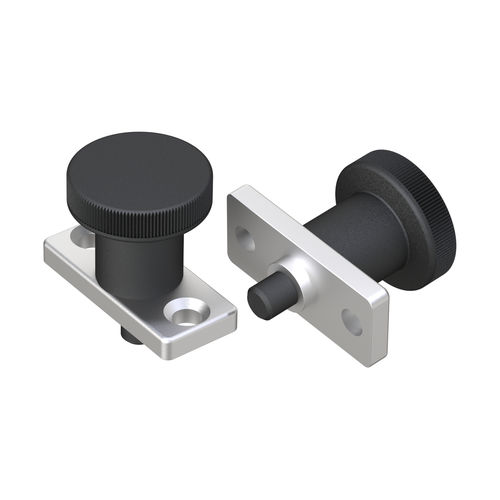

Семейство CAK состоит из навинчиваемого установочного болта без фиксации с монтажной пластиной, который крепится 2 винтами M6 с потайной головкой. Рифленая головка выполнена из PA6 (полиамид 6), монтажная пластина из ZCS (оцинкованная сталь), шток из S (нержавеющая сталь).

Применение
Фиксаторы и установочные штифты используются для фиксации, индексации или закрепления двух и более компонентов в требуемом положении. Возможна временная фиксация детали, которую можно освободить и изменить в любой момент путем приведения в действие защелки. Дополнительные инструменты не требуются.

Стандарты и сертификаты

• RoHS: Соответствует
• UL94: Не указано
• IP: Не указано
• Чертежи: 2D PDF доступны
• Видео: Доступно

Варианты продукта (размеры в миллиметрах)
Reference | D | d | H | h | B | L | l | T1 / T2
03100400001 | 25,00 | 6,00 | 37,00 | 4,50 | 18,00 | 40,00 | 30,00 | 6,00 / ·
03100400002 | 25,00 | 6,00 | 45,00 | 4,50 | 18,00 | 40,00 | 30,00 | 14,00 / 8,00
03100400003 | 31,00 | 8,00 | 44,00 | 5,50 | 20,00 | 46,00 | 34,00 | 8,00 / ·
03100400004 | 31,00 | 8,00 | 54,00 | 5,50 | 20,00 | 46,00 | 34,00 | 18,00 / 10,00

Характеристики / технические данные

• Модель / серия: CAK
• Тип: Навинчиваемый установочный болт без фиксации
• Материал головки: PA6 (полиамид 6)
• Материал монтажной пластины: ZCS (оцинкованная сталь)
• Материал штока: S (нержавеющая сталь)
• Крепление: Крепится 2 винтами M6 с потайной головкой
• Функция: Фиксация, индексация и временное позиционирование компонентов; можно освободить защелкой; дополнительные инструменты не требуются
• Единицы измерения: миллиметры
• Сертификаты: RoHS соответствует
• UL94: Не указано
• IP: Не указано
• Доступные варианты: 03100400001, 03100400002, 03100400003, 03100400004
• Опции: Выпуск по RAL-цветам доступен
