Натяг LHGB

Описание

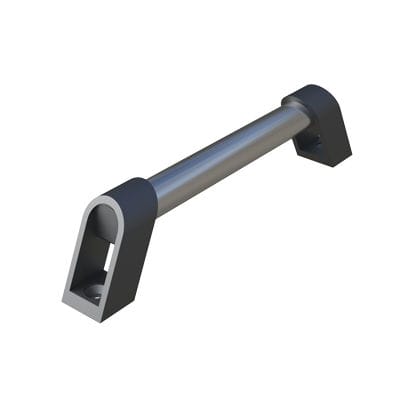

Трубчатая выносная алюминиевая рукоятка LHGB, разработанная для дверей и машинного оборудования. Конструкция: алюминиевая труба и квадратные основания из армированного нейлона для крепления. Внешняя отделка подходит для промышленных применений.

Стандарты и сертификаты
UL94: не указано
IP: не указано
RoHS: соответствует

Размеры
Размеры указаны в: миллиметрах

Мультимедиа
Чертеж: доступен (PDF на странице продукта)
Видео: доступно (видео продукта)

Варианты (таблица)
Артикул | Диаметр трубы (D) | L | A | B | C | h | d
00301400065 | 20 | 200,00 | 47,00 | 23,00 | 27,50 | 53,50 | 6,40
00301400066 | 20 | 300,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40
00301400067 | 20 | 400,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40
00301400068 | 20 | 500,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40
00301400069 | 20 | 700,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40
00301400070 | 25 | 200,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40
00301400071 | 25 | 300,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40
00301400072 | 25 | 400,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40
00301400073 | 25 | 500,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40
00301400074 | 25 | 700,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40

Технические характеристики

• Семейство / Модель: LHGB
• Материал / Тип: алюминиевая труба с квадратными армированными основаниями из нейлона
• Типичные применения: двери, машинное оборудование, промышленные корпуса
• Отделка: визуальная/эстетическая
• RoHS: соответствует
• UL94: не указано
• IP: не указано
• Единицы измерения: миллиметры
• Доступные диаметры труб: 20 мм и 25 мм
• Доступные длины (L): 200,00; 300,00; 400,00; 500,00; 700,00 (см. варианты)
• Детали размеров по вариантам: см. таблицу вариантов (A, B, C, h, d)
• Мультимедиа: рендер продукта, технический чертеж (PDF) и видео доступны
