Резьбовая кнопка LHDO

крестообразная

Описание

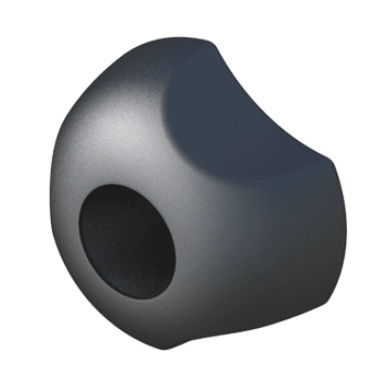

Звездообразная рукоятка с внутренней резьбой и открытой головкой, модель LHDO. Предназначена для ручного затягивания и регулировки в местах, где требуется внутренняя резьба. Смежные семейства: LHDB (с внешним винтом), LHDG (версия с закрытой головкой).

Детали продукта
Чертёж PDF: доступен
UL94: не указано
IP: не указано
RoHS: соответствует
Единицы измерения: миллиметры
Видео: доступно

Таблица ссылок
Reference | M | E | A | B | C | D
00301201950 | M4 | 11,50 | 25,00 | 17,00 | 12,40 | 5,50
00301201951 | M5 | 11,50 | 25,00 | 17,00 | 12,40 | 5,50
00301201952 | M5 | 11,50 | 31,50 | 20,30 | 14,00 | 6,00
00301200883 | M6 | 11,50 | 25,00 | 17,00 | 12,40 | 5,50
00301200884 | M6 | 11,50 | 31,50 | 20,30 | 14,00 | 6,00
00301200885 | M6 | 11,50 | 40,50 | 25,50 | 17,00 | 7,00
00301200886 | M8 | 13,80 | 40,50 | 25,80 | 17,00 | 7,00
00301200888 | M8 | 13,80 | 50,00 | 32,00 | 19,00 | 8,50
00301200887 | M10 | 13,80 | 40,00 | 25,80 | 17,00 | 7,00
00301200889 | M10 | 13,80 | 50,00 | 32,00 | 19,30 | 8,50
00301200890 | M10 | 13,80 | 63,00 | 40,00 | 23,00 | 11,00
00301201953 | M12 | 13,80 | 50,00 | 32,00 | 19,30 | 8,50
00301200891 | M12 | 13,80 | 63,00 | 40,00 | 23,00 | 11,00

Характеристики / Технические данные

• Manufacturer: ISC Plastic Parts
• Модель: LHDO
• Тип продукта: звездообразная рукоятка с внутренней резьбой, открытая головка
• Доступные размеры резьбы: M4, M5, M6, M8, M10, M12
• Единицы измерения: миллиметры
• Соответствие: RoHS
• Документация: 2D чертеж (PDF) доступен
• Медиа: видео продукта и технические чертежи доступны
