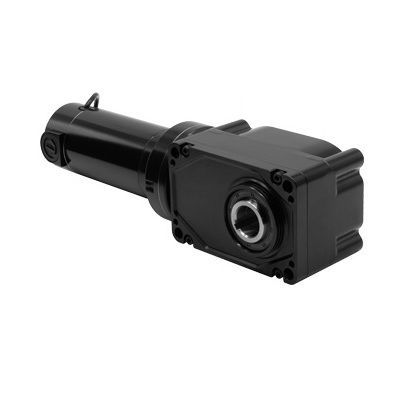

Мотор-редуктор DC Model 3044

щеточныйгипоидныйортогональный

Продукт
Модель 3044 из серии 30H3 угловых редукторов-двигателей постоянного тока с полым валом. Страница содержит CAD-чертежи, изображения, схемы подключения и паспорта безопасности, относящиеся к модели 3044.

Доступные загрузки

• CAD-чертежи: PDF, DWG, STEP (для модели 3044)
• Схема подключения для соединительного диаграммы 07410101
• Паспорт безопасности для смазочного материала, используемого с этими редукторами-двигателями

Стандартные характеристики

• Характеристики производительности моделей 24 VDC основаны на работе от постоянного тока.
• Двигатель 33A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу в различных условиях. TENV. Класс F.
• Диаметр полого вала: 1.25 дюйма.
• Каждый редуктор-двигатель комплектуется одной пластиковой крышкой вала.
• Фланцевый монтаж через четыре резьбовых отверстия или проходные болты.
• Невентилируемый корпус редуктора монтируется в любом положении. Высокопроизводительная смазка. Смазка на весь срок службы.
• Эффективнее, чем модели червячных передач аналогичного размера.
• Совместимость с энкодером при использовании опционного ввинчиваемого набора вала энкодера модель 0964 (стандартные/складские модели поставляются с заводской крышкой на отверстии вала).
• Предустановленные щетки двигателя для оптимальной работы и тихой работы.
• Полый вал исключает необходимость в муфтах вала и дополнительной крепежной фурнитуре.
• Опционные кронштейны для крепления на основании/ножках – модель 0957 для типа 25H2 и модель 0959 для типа 30H3.
• Опционные наборы валов - модель 0929 для типа 25H2 и 0930 для типа 30H3.

Опциональные аксессуары (примеры)

• Базовый монтажный комплект для редукторов-двигателей 30H3 с полым валом (модель 0959)
• Комплект IP-44 для двигателей 33A (модель 0977)
• Набор валов 30H3 одиночный вал 1-1/4 дюйма, устойчивая к усталости сталь (модель 0930)
• Набор вала для энкодера (модель 0964)
• Наборы распределительных коробок из литья под давлением (различные модели)

Примечания

• Все цены, указанные на странице, приведены в долларах США; веб-цена не включает налоги, доставку и расходы по обработке.
• Количество доступное для заказа на странице продукта указывает 1–25 единиц в наличии.

Технические характеристики

• Скорость (rpm): 21
• Номинальный момент (lb-in): 770
• Номинальное напряжение (V): 24
• Ток (A): 14
• Пиковый момент (lb-in): 1606
• Мотор HP: 1/3
• Передаточное число: 120
• Радиальная нагрузка (lbs): 708
• Длина XH (inch): 16.37
• Вес (lbs): 24
• Тип продукта: 33A7FEPM-30H3
• HP десятичный: 0.333
• Схема подключения: 07410101
