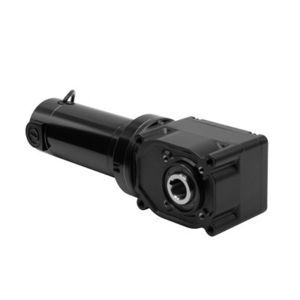

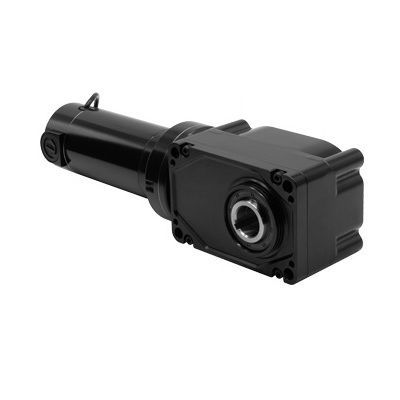

Мотор-редуктор DC 3043

постоянный токщеточныйгипоидный

Продукт
Серия 30H3 — редуктор-двигатель постоянного тока с полым валом под углом 90°. Модель 3043 — 24 VDC редуктор с полым валом, разработанный для правоугольного монтажа и применений с высоким пусковым моментом.

Характеристики (таблица)

• Скорость (об/мин): 31
• Номинальный момент (lb-in): 510
• Номинальное напряжение (В): 24
• Ток (А): 14
• Пиковый момент (lb-in): 1071
• Мощность двигателя: 1/3 HP
• Передаточное отношение: 80:1
• Радиальная нагрузка (lbs): 696
• Длина XH (in): 16.37
• Вес (lbs): 24
• Тип продукта: 33A7FEPM-30H3
• Схема подключения: 07410101

Стандартные особенности

• Характеристики производительности моделей 24 VDC основаны на работе от постоянного тока.
• Двигатель 33A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу; TENV, класс F.
• Диаметр полого вала: 1,25 дюйма.
• Каждый редуктор поставляется с одной пластиковой крышкой вала.
• Фронтальный монтаж через четыре резьбовых отверстия или болты.
• Невентилируемый корпус шестерен может устанавливаться в любом положении; высокопроизводительная смазка, смазка на весь срок службы.
• Эффективнее аналогичных червячных редукторов того же размера.
• Совместим с энкодером при использовании опционального вкручиваемого комплекта вала энкодера модель 0964 (стандартные модели поставляются с заводской заглушкой на отверстии вала).
• Предустановленные щетки двигателя для оптимальной работы и тихой работы.
• Полый вал устраняет необходимость в муфтах и дополнительной крепежной фурнитуре.

Доступные ресурсы
Для этой модели доступны чертежи CAD (PDF/DWG/STEP) и схема электропроводки. Для используемой смазки имеется паспорт безопасности.

Опциональные принадлежности и сопутствующие детали

• Комплект крепления основания для полых валов 30H3 (модель 0959).
• IP-44 комплект для двигателей 33A (модель 0977).
• Комплект вала 30H3 1-1/4" одиночный вал, усталостностойкая сталь (модель 0930).
• Комплект вала для энкодера (модель 0964).
• Комплекты литых распределительных коробок (модели 0984, 1984, 0986) для различных двигателей/редукторов.

Технические характеристики

• Модель: 3043
• Серия: 30H3
• Тип: DC редуктор-двигатель с полым валом под углом 90°
• Номинальное напряжение: 24 VDC
• Скорость: 31 об/мин
• Номинальный момент: 510 lb-in
• Пиковый момент: 1071 lb-in
• Мощность двигателя: 1/3 HP (0,333 HP)
• Передаточное отношение: 80:1
• Номинальный ток: 14 A
• Радиальная грузоподъемность: 696 lbs
• Длина XH: 16.37 in
• Вес: 24 lbs
• Размер отверстия полого вала: 1.25 in
• Код типа продукта: 33A7FEPM-30H3
• Ссылка на схему подключения: 07410101
• Смазка: высокопроизводительная смазка, смазка на весь срок службы
• Крепление: фронтальный монтаж через четыре резьбовых отверстия или болты; невентилируемый корпус можно монтировать в любом положении
• Совместимость с энкодером: опциональный комплект вала энкодера модель 0964
