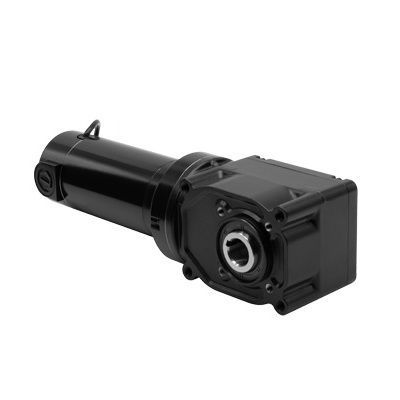

Мотор-редуктор DC 3039

червячныйортогональныйс полым валом

Обзор продукта
Модель 3039 серии 25H2 — DC редукторно-мотор под прямым углом с полым валом. Компактный правоугольный привод с 1 in полым валом для прямого сцепления в промышленных приводных системах.

Ключевые характеристики

• Скорость: 125 rpm
• Номинальный момент: 140 lb·in
• Пиковый момент: 293 lb·in
• Номинальное напряжение: 24 VDC
• Ток: 14 A
• Мощность двигателя: 1/3 HP (0,333 HP)
• Передаточное число: 20:1
• Допустимая радиальная нагрузка: 419 lbs
• Диаметр полого вала: 1 in (25,4 mm)
• Длина XH: 14,82 in
• Вес: 20 lbs
• Тип продукта: 33A7FEPM-25H2
• Схема подключения: 07410101

CAD-чертежи

• Скачать PDF
• Скачать DWG
• Скачать STEP

Электрическая схема

• Скачать PDF (Электрическая схема 07410101)

Паспорта безопасности

• SDS - паспорт безопасности смазочного материала для редукторов типа 33A7-25H2 и 33A7-30H3

Опціональные аксессуары

• Кит монтажной базы для полых валов 25H2 (модель 0957)
• Комплект IP-44 для двигателей 33A (модель 0977)
• Кит вала 25H2 1 in / одиночный вал / устойчивая к усталости сталь (модель 0929)
• Кит вала для энкодера (модель 0964)
• Набор кожуха клеммной коробки из литья под давлением для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Кит метрической клеммной коробки из литья под давлением с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Большая клеммная коробка из литья под давлением для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Соответствующие контроллеры

• 0788
• 0789

Стандартные характеристики

• Характеристики производительности для моделей 24 VDC основаны на работе от постоянного тока.
• Двигатель 33A: высокий пусковой момент, регулируемая скорость и предсказуемая работа в различных условиях. TENV. Класс F.
• 1 in полый вал для прямого привода без муфт.
• Одна пластиковая крышка вала входит в комплект каждого редукторно-мотора.
• Фланцевый монтаж через четыре резьбовых отверстия или проходные болты.
• Невентилируемый корпус редуктора, монтаж в любом положении; заводская заливка высокопроизводительной смазкой и пожизненная смазка.
• Энергоэффективнее, чем схожие по размеру червячные передачи.
• Совместим с энкодером с опциональным ввинчиваемым комплектом энкодерного вала модель 0964; стандартные/складские модели поставляются с заводской заглушкой на отверстии вала.
• Предварительно запрессованные щетки двигателя для оптимальной работы и низкого шума.
• Опциональные монтажные кронштейны для базы/ножки — модель 0957 для типа 25H2 и модель 0959 для типа 30H3.
• Опциональные комплекты валов доступны (модель 0929 для типа 25H2 и модель 0930 для типа 30H3).

Технические характеристики

• Скорость (rpm): 125
• Номинальный момент (lb-in): 140
• Номинальное напряжение: 24 VDC
• Ток (A): 14
• Пиковый момент (lb-in): 293
• Мощность мотора: 1/3 (десятичное значение HP: 0,333)
• Передаточное число: 20
• Радиальная нагрузка (lbs): 419
• Длина XH (inch): 14,82
• Вес (lbs): 20
• Тип продукта: 33A7FEPM-25H2
• Схема подключения: 07410101
