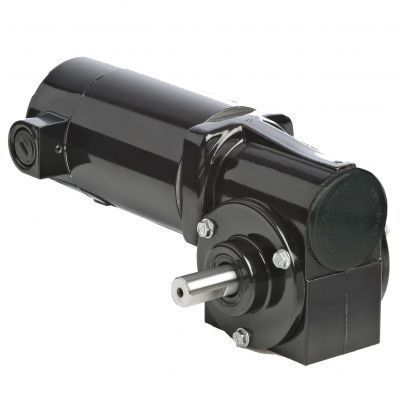

Мотор-редуктор DC Model 1094

постоянный токщеточныйортогональный

Продукт
Модель 1094 — угловой DC-редуктор двигателя серии Metric 24A-3F от Bodine Electric Company. В карточке указаны технические характеристики, CAD-чертежи, схема подключения, ссылки на паспорт безопасности, опциональные аксессуары и совместимые контроллеры и запасные части для промышленного применения.

Технические характеристики

• Скорость: 172 об/мин
• Номинальный момент: 0,6 Нм (5,3 lb-in)
• Пиковый момент: 3,0 Нм (26 lb-in)
• Мощность: 23 W (1/32 HP)
• Напряжение: 180 V DC
• Ток: 0,18 A
• Передаточное число: 10
• Радиальная нагрузка: 180 N (40 lbs)
• Длина XH: 189 mm (7,4 in)
• Вес: 2,4 kg (5,3 lbs)
• Ссылка на схему подключения: 07410097
• Код типа изделия: 24A4BEPM-3F

Стандартные характеристики

• Характеристики моделей на 180 В приведены при использовании с нефильтрованным SCR-регулятором скорости (коэффициент формы = 1,6).

CAD / чертежи

• CAD-чертежи для Модели 1094 доступны в форматах PDF, DWG и STEP.
• Имеется ссылка на схему подключения (07410097).
• Ссылка на паспорт безопасности (SDS) для соответствующих смазочных материалов.

Опциональные аксессуары

• IP-44 комплект для двигателей 24A (модель 0976) доступен как опция.

Совместимые контроллеры и запасные части

• Перечень совместимых нефильтрованных SCR DC регуляторов скорости и примеров управления.
• Запасные части для серии 24A: щетки, крышки щеток, пружины и другие сервисные детали.
