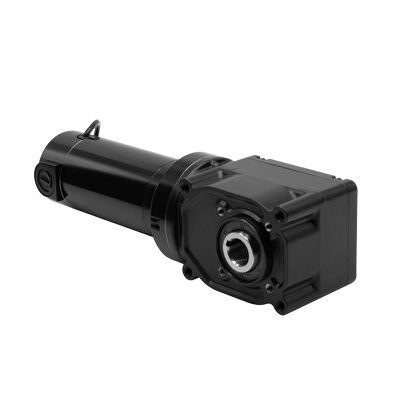

Мотор-редуктор DC 3042

червячныйортогональныйс полым валом

Обзор продукта
25H2 серия DC редукторов-двигателей с правым углом и полым валом, Модель 3042. Компактный правоугольный редуктор-двигатель с 1-дюймовым полым валом, смазанный на весь срок службы и разработан для различных вариантов монтажа. Подходит для промышленных применений, требующих высокого пускового момента и компактной конструкции углового привода.

CAD и документация

• CAD-чертежи: файлы PDF, DWG и STEP доступны для Модели 3042
• Электрическая схема доступна (ссылка на схему: 07410101)
• Паспорт безопасности доступен для смазочного материала, используемого с редукторами типа 33A7-25H2 и 33A7-30H3

Стандартные характеристики

• Характеристики производительности моделей 24 VDC основаны на работе от постоянного тока
• Двигатель 33A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу; TENV, класс изоляции F
• Полый вал 1 дюйм (25,4 мм)
• С каждой единицей поставляется одна пластиковая крышка вала
• Фланцевый монтаж через четыре резьбовых отверстия или проходные болты
• Невентилируемый корпус редуктора монтируется в любом положении; высокопроизводительная смазка; смазка на весь срок службы
• Более эффективен, чем редукторы червячного типа аналогичного размера
• Совместим с энкодером при установке дополнительного набора энкодерного вала Model 0964 (стандартные модели поставляются с заводской крышкой над отверстием вала)
• Предварительно усаженные щетки двигателя для оптимальной работы и тихой работы
• Полый вал устраняет необходимость в валовых муфтах и дополнительной монтажной фурнитуре
• Доступны опционные базовые/опорные кронштейны и опционные комплекты валов

Дополнительные аксессуары (примеры)

• Комплект базового крепления для редукторов 25H2 с полым валом (Model 0957)
• Комплект IP-44 для двигателей 33A (Model 0977)
• Комплект вала 25H2 1 дюйм / одиночный вал / сталь устойчивая к усталости (Model 0929)
• Комплект энкодерного вала (Model 0964)
• Набор литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (Model 0984)
• Набор литой метрической клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (Model 1984)
• L-образный кронштейн для редукторов E, F и FX (Model 0969)

Технические характеристики

• Скорость (об/мин): 42
• Номинальный момент (lb-in): 390
• Номинальное напряжение: 24 VDC
• Ток (A): 14
• Пиковый момент (lb-in): 813
• Мощность двигателя: 1/3 HP
• Передаточное число: 60
• Радиальная нагрузка (lbs): 575
• Длина XH (inch): 14.82
• Вес (lbs): 20
• Тип продукта: 33A7FEPM-25H2
• HP десятичный: 0.333
• Ссылка на схему подключения: 07410101
