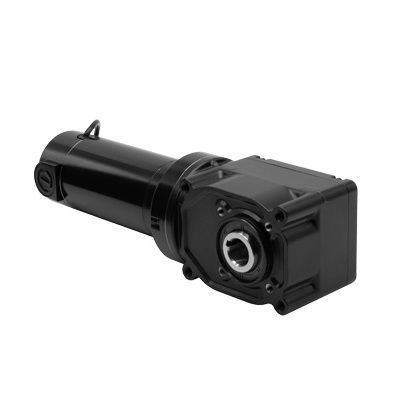

Мотор-редуктор DC Model 3037

щеточныйчервячныйортогональный

Product
DC угловой мотор-редуктор с полым валом серии 25H2, модель 3037. Компактный угловой мотор-редуктор с полым валом 1 in, номинальное напряжение 24 VDC, мощность 1/3 hp (0.333 HP), номинальная скорость 250 rpm и номинальный крутящий момент 70 lb-in. Предназначен для прямого соединения вала без дополнительных муфт в ограниченном пространстве.

Available downloads / drawings (site provides)
CAD-чертежи доступны в форматах PDF, DWG и STEP; схема подключения доступна (PDF); паспорт безопасности смазки доступен (PDF).

Optional accessories

• Набор крепления основания для мотор-редукторов 25H2 с полым валом (модель 0957)
• Набор IP-44 для двигателей 33A (модель 0977)
• Набор вала 25H2 1 in / одиночный вал / усталостно-стойкая сталь (модель 0929)
• Набор вала для энкодера (модель 0964)
• Набор литой клеммной коробки для двигателей и мотор-редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Литой метрический набор клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Большой литой набор клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Standard features

• Характеристики для моделей 24 VDC основаны на работе от постоянного тока.
• Двигатель 33A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу в различных условиях эксплуатации. TENV. Класс F.
• Полый вал 1 in устраняет необходимость во внешних муфтах.
• В комплект каждого мотор-редуктора входит пластиковая крышка вала.
• Лицевая установка через четыре резьбовых отверстия или проходные болты.
• Невентилируемый корпус редуктора, допускает монтаж в любом положении. Высокопроизводительная смазка; смазка на весь срок службы.
• Более эффективен по сравнению с червячными моделями аналогичного размера.
• Совместим с энкодером при использовании опционного набора вала для энкодера (модель 0964); стандартные/складские модели поставляются с заводской крышкой отверстия вала.
• Предварительно настроенные щетки двигателя для оптимальной работы и низкого уровня шума.
• Опционные кронштейны для основания/ножек: модель 0957 для 25H2 и модель 0959 для 30H3.
• Опционные наборы валов: модель 0929 для 25H2 и 0930 для 30H3.

Availability / Ordering
Количество для заказа: 1-25. Веб-цена не включает налоги, доставку и расходы на обработку.

Technical specifications

• Speed (rpm): 250
• Rated Torque (lb-in): 70
• Rated Voltage: 24 VDC
• Current (Amps): 14
• Peak Torque (lb-in): 147
• Motor HP: 1/3
• Gear Ratio: 10
• Radial Load (lbs): 342
• Length XH (inch): 14.82
• Weight (lbs): 20
• Product Type: 33A7FEPM-25H2
• HP Decimal: 0.333
• Connection Diagram reference: 07410101
