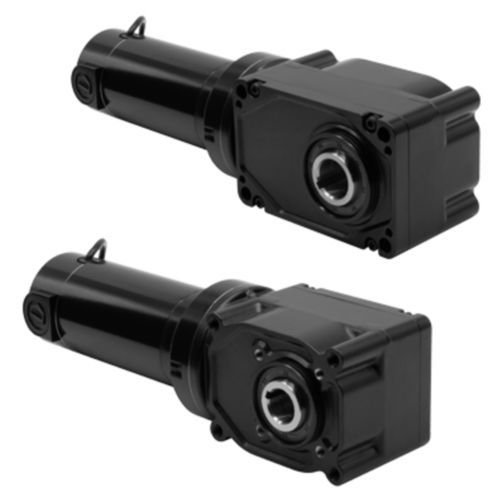

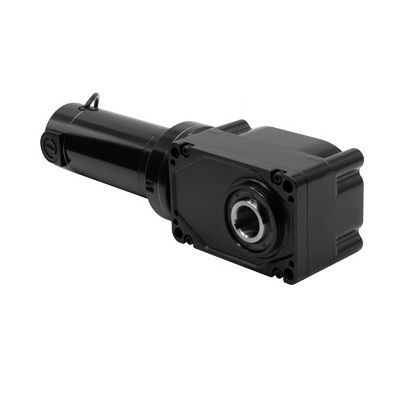

Мотор-редуктор DC 3047

щеточныйгипоидныйортогональный

Обзор
Модель 3047 входит в серию Hypoid Series 33A7 — DC-редукторы с полым валом и угловым расположением, доступны для приложений на 130V, 24V и 12V. В ней сочетается мотор 33A с гипоидной шестерёнчатой передачей и полым валом диаметром 1,25 дюйма для обеспечения высокого пускового момента и эффективной передачи мощности под прямым углом.

Документация

• Доступны CAD-чертежи (DWG, STEP)
• Доступна электрическая схема
• Доступен паспорт безопасности для смазки

Стандартные характеристики

• Параметры производительности моделей 24 VDC основаны на работе от постоянного тока.
• Двигатель 33A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу в различных условиях. TENV. Класс F.
• Диаметр полого вала: 1,25 дюйма.
• Каждый редуктор поставляется с одной пластиковой крышкой вала.
• Фланцевое крепление через четыре резьбовых отверстия или проходные болты.
• Невентилируемый корпус редуктора может быть установлен в любом положении. Высокопроизводительная смазка. Редукторы смазаны на весь срок службы.
• Энергоэффективнее моделей с червячной передачей аналогичного размера.
• Совместим с энкодером при использовании опционального ввинчиваемого комплекта вала энкодера модели 0964 (стандартные/складские модели поставляются с установленной заводской крышкой над отверстием вала).
• Предварительно установленные щётки двигателя для оптимальной работы и тихой эксплуатации.
• Полый вал устраняет необходимость в муфтах вала и дополнительной монтажной фурнитуре.
• Доступны опциональные кронштейны для настенного/напольного крепления и опциональные комплекты валов.

Опциональные аксессуары

• Комплект крепления на основание для редукторов с полым валом 30H3 (модель 0959)
• Комплект IP-44 для двигателей 33A (модель 0977)
• Комплект вала 30H3 1-1/4 дюйма одиночный вал, устойчивая к усталости сталь (модель 0930)
• Комплект вала для энкодера (модель 0964)
• Комплект литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Комплект литой метрической клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Большой комплект литой клеммной коробки для нескольких складских двигателей и редукторов (модель 0986)

Технические характеристики

• Модель: 3047
• Серия: Hypoid Series 33A7
• Скорость (rpm): 10
• Номинальный момент (lb-in): 1535
• Номинальное напряжение (V): 24
• Ток (A): 14
• Пиковый момент (lb-in): 3212
• Мощность двигателя (HP): 1/3
• HP десятичное: 0.333
• Передаточное число: 240
• Радиальная нагрузка (lbs): 708
• Длина XH (inch): 16.37
• Вес (lbs): 24
• Тип продукта: 33A7FEPM-30H3
• Схема подключения: 07410101
