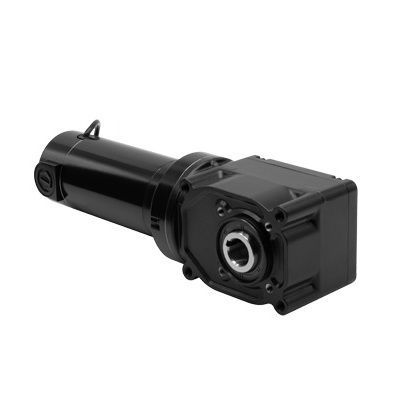

Мотор-редуктор DC 3038

постоянный токщеточныйгипоидный

Обзор
Для модели 3038 серии 25H2 — углового DC редуктора с полым валом — доступны CAD-чертежи, изображения, стандартные характеристики и паспорта безопасности. Конструктивно рассчитан на высокий пусковой момент и универсальные варианты монтажа.

Технические характеристики

• Скорость (об/мин): 167
• Номинальный момент (lb-in): 105
• Пиковый момент (lb-in): 220
• Номинальное напряжение: 24 VDC
• Ток (A): 14
• Мощность двигателя: 1/3 (0,333 HP)
• Передаточное число: 15
• Радиальная нагрузка (lbs): 388
• Длина XH (in): 14.82
• Вес (lbs): 20
• Тип изделия: 33A7FEPM-25H2
• Схема подключения: 07410101

Стандартные особенности

• Показатели производительности моделей 24 VDC приведены для работы от источника постоянного тока.
• Двигатель 33A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу в различных условиях эксплуатации. TENV. Класс F.
• Полый вал 1 дюйм (25,4 мм).
• Каждый редуктор-двигатель комплектуется пластиковым защитным чехлом вала.
• Фланцевый монтаж через четыре резьбовых отверстия или сквозные болты.
• Невентилируемый корпус редуктора допускает монтаж в любом положении. Высокопроизводительная смазка. Смащен на весь срок службы.
• Более эффективен по сравнению с подобными по размеру червячными моделями.
• Совместим с энкодером при установке опционального набора энкодерного вала модели 0964. (Стандартные/складские модели поставляются с заводской заглушкой на отверстии вала).
• Заводская приработка щеток двигателя для оптимальной работы и тихого хода.
• Полый вал исключает необходимость в муфтах валов и дополнительной крепежной фурнитуре.
• Доступны опционные кронштейны для монтажа на основание/ножки и опционные комплекты валов.

Опциональные аксессуары

• Набор для крепления на основание для полых валов 25H2 (модель 0957)
• Набор IP-44 для двигателей 33A (модель 0977)
• Набор вала 25H2 1 дюйм / одиночный вал / устойчивая к усталости сталь (модель 0929)
• Набор энкодерного вала (модель 0964)
• Набор литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Литой метрический набор клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Большой литой набор клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A стандартных двигателей и редукторов (модель 0986)
