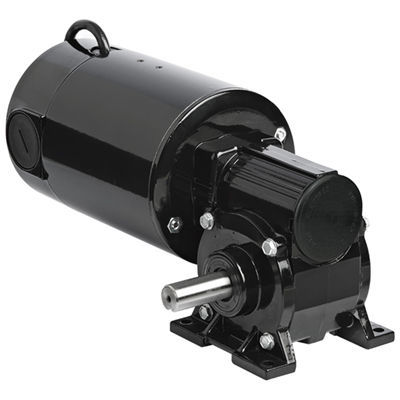

Мотор-редуктор DC Model 4236

постоянный токортогональный100 Вт...500 Вт

Обзор продукта
Модель 4236 — угловой редуктор-двигатель постоянного тока серии Metric 42A-5N. Обеспечивает номинальную скорость 85 об/мин, номинальный момент 6,2 Нм и пиковый момент до 20,0 Нм. Доступны CAD-файлы и материалы по проводке для интеграции и установки.

Технические характеристики

• Модель: 4236
• Серия: Metric 42A-5N
• Скорость: 85 об/мин
• Номинальный момент: 6,2 Нм (55 lb-in)
• Пиковый момент: 20,0 Нм (177 lb-in)
• Мощность: 121 W (0,1666 HP)
• Напряжение: 180 V DC
• Ток: 0,85 A
• Передаточное число: 20:1
• Радиальная нагрузка: 530 N (120 lbs)
• Длина XH: 263 mm (10,35 in)
• Вес: 7,6 kg (16,8 lbs)
• ID схемы подключения: 07410097
• Код типа изделия: 42A5BEPM-5N

Чертежи CAD

• Информационный лист (PDF)
• Файл чертежа (DWG)
• 3D модель (STEP)

Схема подключения

• Справка: 07410097 (доступна для скачивания)

Паспорта безопасности

• Паспорт безопасности материалов ExxonMobil (указан связанный с продуктом SDS)

Опциональные аксессуары

• Комплект IP-44 для двигателей 42A (модель 0978)
• Комплект литого клеммного бокса для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Метрический литой клеммный бокс с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Большой литой клеммный бокс для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Стандартные характеристики

• Рабочие характеристики моделей 180V основаны на использовании с нефильтрованным SCR-контроллером скорости (Коэффициент формы = 1,6).

Технические спецификации

• Скорость: 85 об/мин
• Номинальный момент: 6,2 Нм (55 lb-in)
• Пиковый момент: 20,0 Нм (177 lb-in)
• Мощность: 121 W (1/6 HP)
• Напряжение: 180 V DC
• Ток: 0,85 A
• Передаточное число: 20:1
• Радиальная нагрузка: 530 N (120 lbs)
• Длина XH: 263 mm / 10,35 in
• Вес: 7,6 kg / 16,8 lbs
