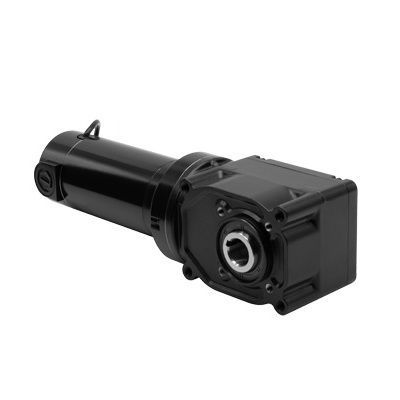

Мотор-редуктор DC Model 3036

щеточныйгипоидныйортогональный

Обзор
Модель 3036 из серии 25H2 — это 24 В постоянного тока редуктор с полым валом под прямым углом, обеспечивающий компактные габариты, высокий пусковой момент и непроветриваемый корпус редуктора. Доступны CAD-чертежи, изображения и полные технические характеристики для интеграции в систему и планирования монтажа.

Стандартные характеристики

• Характеристики 24 VDC моделей основаны на работе от постоянного тока.
• Двигатель 33A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу в различных условиях; TENV, класс изоляции F.
• Полый вал 1 in исключает необходимость в соединительных муфтах и дополнительном крепежном оборудовании.
• Одна пластиковая крышка вала поставляется с каждым редуктором (стандартные/складские модели поставляются с заводской крышкой над отверстием вала).
• Фланцевый монтаж через четыре резьбовых отверстия или болтовое соединение для гибкой установки.
• Непроветриваемый корпус редуктора может устанавливаться в любом положении; высокопроизводительная смазка, смазка на весь срок службы.
• Более эффективен, чем аналогичные по размеру червячные приводы.
• Совместим с энкодером при использовании опционального набора энкодерного вала с резьбой модель 0964.
• Председательствующие щетки двигателя для оптимальной работы и низкого уровня шума.
• Опциональные крепления базы/ножек и наборы валов (модель 0957 для 25H2; модель 0959 для 30H3; наборы валов 0929 для 25H2; 0930 для 30H3).

Опциональные аксессуары

• Комплект базового крепления для Hollow Shaft Gearmotors 25H2 (модель 0957)
• Комплект IP-44 для двигателей 33A (модель 0977)
• Набор валов 25H2 1-inch / одиночный вал / утомляемая сталь (модель 0929)
• Набор валов для энкодера (модель 0964)
• Комплект литого корпуса клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Металлическая клеммная коробка с клеммным блоком для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Большой литой корпус клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Загрузки

• CAD-чертежи: PDF, DWG, STEP доступны для модели 3036.
• Схема подключения: диаграмма с номером 07410101 (PDF для скачивания).
• Паспорта безопасности: SDS для смазки, указанные для 33A7 / 25H2 и 33A7-30H3.

Технические характеристики

• Модель: Model 3036
• Серия: 25H2 Series DC Right Angle Hollow Shaft Gearmotors
• Скорость (rpm): 500
• Номинальный крутящий момент (lb-in): 35
• Пиковый крутящий момент (lb-in): 73
• Номинальное напряжение (V): 24
• Ток (Amps): 14
• Мощность двигателя (HP): 1/3
• HP в десятичной форме: 0.333
• Передаточное число: 5
• Радиальная нагрузка (lbs): 277
• Длина XH (inch): 14.82
• Вес (lbs): 20
• Тип продукта: 33A7FEPM-25H2
• Схема соединений: 07410101
