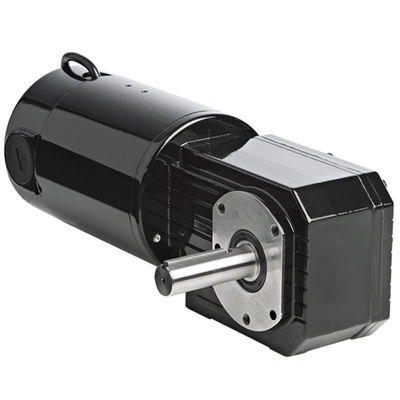

Мотор-редуктор DC Model 1366

постоянный токортогональный100 Вт...500 Вт

Продукт
DC угловой редуктор-двигатель, Модель 1366, Серия Metric 42A-GB с передаточным числом 280:1, номинальная частота вращения 6,2 об/мин и номинальное напряжение 180 V DC.

Обзор
Угловой редуктор-двигатель серии Metric 42A-GB в конфигурации Модель 1366. Приведённые характеристики относятся к моделям 180 V и основаны на работе с нефильтрованным SCR-регулятором скорости (Коэффициент формы = 1,6).

Технические характеристики

• Частота вращения (об/мин): 6,2
• Номинальный момент (Nm): 42,8
• Номинальный момент (lb-in): 380
• Пиковый момент (Nm): 67,5
• Пиковый момент (lb-in): 600
• Мощность (Вт): 112
• Мощность (HP): 1/6
• Вольтаж: 180 V
• Ток: 0,85 A
• Передаточное число: 280
• Радиальная нагрузка (N): 900
• Радиальная нагрузка (lbs): 200
• Длина XH (mm): 297
• Длина XH (inch): 11.69
• Вес (kg): 8,8
• Вес (lbs): 19,5
• Схема подключений: 07410097
• Тип продукта: 42A5BEPM-GB
• HP десятичный: 0,1492

CAD и документация
Доступны CAD-чертежи для Модели 1366 (PDF, DWG, STEP). Доступна схема подключения (ссылка на схему 07410097). Указан паспорт безопасности для соответствующих материалов.

Опциональные аксессуары

• Комплект IP-44 для двигателей 42A (модель 0978)
• Комплект литого клеммного бокса для двигателей и редуктор-двигателей 33A, 34R, 42A, 42R и 48R (модель 0984)
• Метрический литой клеммный бокс с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Большой литой клеммный бокс для 34R, 42R, 48R, 42R-FX, стандартных двигателей и редуктор-двигателей 33A, 42A (модель 0986)

Аксессуары / Запчасти (примеры)
Доступны запасные части для связанных двигателей/редукторов: щётка 42A (номер детали 49200048), крышка щётки 33A/42A (номер детали 49300034), пружина щётки постоянной силы 33A/42A (номер детали 57400008).

Стандартные характеристики

• Характеристики моделей 180V основаны на работе с нефильтрованным SCR-регулятором скорости (Коэффициент формы = 1,6).

Технические спецификации

• Частота вращения: 6,2 об/мин
• Номинальный момент: 42,8 Nm (380 lb-in)
• Пиковый момент: 67,5 Nm (600 lb-in)
• Мощность: 112 W (1/6 HP)
• Напряжение: 180 V DC
• Ток: 0,85 A
• Передаточное число: 280
• Вместимость радиальной нагрузки: 900 N (200 lbs)
• Длина XH: 297 mm (11,69 in)
• Вес: 8,8 kg (19,5 lbs)
• Ссылка на схему подключения: 07410097
• Тип продукта: 42A5BEPM-GB
• HP десятичный: 0,1492
