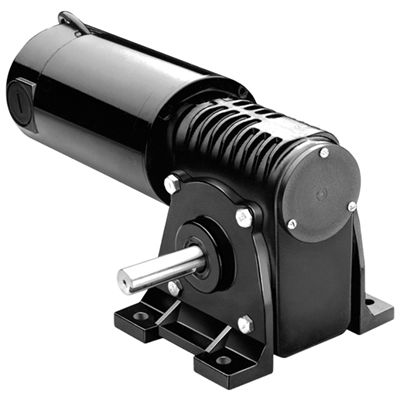

Мотор-редуктор DC Model 4296

ортогональный100 Вт...500 Вт180 V

Обзор продукта
Модель 4296 Metric 42A-5H — угловой редуктор-двигатель постоянного тока, разработан для промышленных задач вращательного привода, где требуется компактность и угловой выход. Включает идентификатор схемы подключений и тип изделия для интеграции в системы управления.

Технические характеристики

• Скорость: 96 об/мин
• Номинальный крутящий момент: 9,2 Н·м (81 lb-in)
• Пиковый момент: 27,9 Н·м (247 lb-in)
• Мощность: 141 W (0,2 HP / 1/5 HP)
• Напряжение: 180 В DC
• Ток: 1,0 A
• Передаточное число: 18
• Радиальная нагрузка: 665 N (150 lbs)
• Длина XH: 330 мм (13,0 in)
• Вес: 16 кг (35,5 lbs)
• ID схемы подключения: 07410097
• Тип продукта: 42A7BEPM-5H

Стандартные особенности

• Характеристики производительности моделей на 180 В основаны на использовании с нефильтрованным SCR-регулятором скорости (коэффициент формы = 1,6).

Опциональные аксессуары

• Комплект IP-44 для моторов 42A (модель 0978)
• Комплект литого клеммного бокса для двигателей и редуктор-двигателей 33A, 34R, 42A, 42R и 48R (модель 0984)
• Комплект литого метрического клеммного бокса с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Большой комплект литого клеммного бокса для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Технические спецификации

• Скорость: 96 об/мин
• Номинальный крутящий момент: 9,2 Н·м (81 lb-in)
• Пиковый момент: 27,9 Н·м (247 lb-in)
• Мощность: 141 W (0,2 HP)
• Напряжение: 180 В DC
• Ток: 1,0 A
• Передаточное число: 18
• Радиальная нагрузка: 665 N (150 lbs)
• Длина XH: 330 мм (13,0 in)
• Вес: 16 кг (35,5 lbs)
• Схема подключения: 07410097
• Тип продукта: 42A7BEPM-5H
