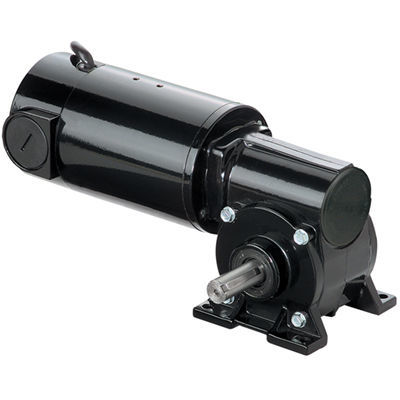

Мотор-редуктор DC Model 6240

червячныйортогональный50 Вт...100 Вт

Обзор
Модель 6240, серия Metric 33A-5F — угловой мотор-редуктор постоянного тока для промышленных применений, требующих компактной передачи под углом. Номинальное питание 180 В DC, выходная скорость 345 об/мин, передаточное число 5:1.

Ключевые характеристики

• Скорость: 345 об/мин
• Номинальный крутящий момент: 1,0 Nm (8,9 lb-in)
• Пиковый крутящий момент: 3,2 Nm (28 lb-in)
• Мощность: 54 W (1/14 HP, HPDecimal 0.0714)
• Напряжение: 180 V DC
• Ток: 0,41 A
• Передаточное число: 5
• Допустимая радиальная нагрузка: 335 N (80 lbs)
• Длина XH: 263 mm (10,35 in)
• Вес: 7,6 kg (16,8 lbs)

Стандартные особенности

• Метрические монтажные резьбы и метрические размеры ведущего вала.
• Двигатель 33A обеспечивает высокий пусковой момент и регулируемые характеристики скорости.
• Промышленные торцевые (lip) уплотнения на валу двигателя и выходном валу для защиты от загрязнений.
• Бронзовая втулка на выходном валу для снижения шума.
• Шестерни с постоянной масляной смазкой для длительного срока службы.
• Бронзовая шестерня для повышенной стойкости к ударным нагрузкам.
• Закалённая и шлифованная червячная пара для прочности и долговечности.
• Характеристики производительности моделей 180 В заданы для работы с нефильтрованным SCR-регулятором скорости (фактор формы = 1,6).

Опциональные аксессуары

• Набор литого корпуса клеммной коробки для двигателей и мотор-редукторов 33A, 34R, 42A, 42R и 48R [model 0984]
• Набор литого метрического корпуса клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R [model 1984]
• Набор IP-44 для двигателей 33A [model 0977]
• Большой набор литого корпуса клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A серийных двигателей и мотор-редукторов [model 0986]

Загрузки
Чертежи CAD доступны в форматах PDF, DWG и STEP (продукт-специфичные файлы на странице изделия). Схема подключения доступна (ID 07410097).

Технические характеристики

• Модель: Model 6240
• Серия: Metric 33A-5F
• Скорость: 345 об/мин
• Номинальный крутящий момент: 1,0 Nm (8,9 lb-in)
• Пиковый крутящий момент: 3,2 Nm (28 lb-in)
• Мощность: 54 W (1/14 HP, HPDecimal 0.0714)
• Напряжение: 180 V DC
• Ток: 0,41 A
• Передаточное число: 5
• Допустимая радиальная нагрузка: 335 N (80 lbs)
• Длина XH: 263 mm (10,35 in)
• Вес: 7,6 kg (16,8 lbs)
• Ссылка на схему подключения: 07410097
• Код типа продукта: 33A5BEPM-5F
