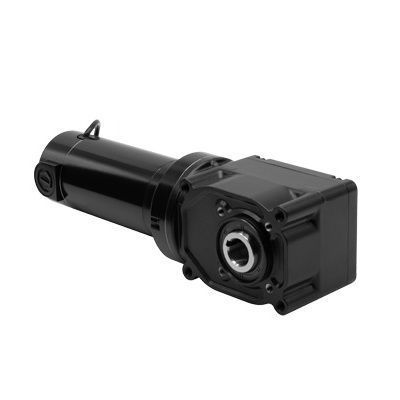

Мотор-редуктор DC 3041

ортогональныйс полым валом100 Вт...500 Вт

Продукт
Модель 3041 серии 25H2 — угловой редуктор-двигатель постоянного тока (DC) с полым валом. Оснащён 1-дюймовым полым валом и невентилируемым корпусом редуктора, смазка рассчитана на весь срок службы. Предназначен для промышленных применений, требующих компактной передачи крутящего момента под прямым углом и исключения дополнительных муфт.

Технические характеристики

• Скорость (rpm): 63
• Номинальный момент (lb-in): 260
• Номинальное напряжение: 24 VDC
• Ток (A): 14 A
• Пиковый момент (lb-in): 542
• Мощность мотора: 1/3 HP
• Передаточное число: 40
• Радиальная нагрузка (lbs): 518
• Длина XH (inch): 14.82
• Вес (lbs): 20
• Тип продукта: 33A7FEPM-25H2
• HP в десятичном: 0.333
• Схема подключения: 07410101

Чертежи CAD

• Скачать PDF
• Скачать DWG
• Скачать STEP

Схема подключения

• Схема подключения доступна (ссылка 07410101)

Стандартные характеристики

• Характеристики работы моделей 24 VDC базируются на питании от постоянного тока.
• Двигатель 33A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу в различных условиях. TENV. Класс изоляции F.
• 1-дюймовый полый вал исключает необходимость дополнительных муфт.
• Один пластиковый защитный кожух вала входит в комплект каждого редуктора (на складских моделях установлен на заводе).
• Лицевая установка через четыре резьбовых отверстия или проходные болты для гибкости монтажа.
• Невентилируемый корпус редуктора может устанавливаться в любом положении; высокопроизводительная смазка, смазка на весь срок службы.
• Более эффективен, чем червячные редукторы аналогичного размера.
• Совместим с энкодером при использовании опционального навинчиваемого комплекта вала для энкодера (модель 0964).
• Щетки мотора предварительно установлены для оптимальной работы и низкого уровня шума.
• Доступны опциональные кронштейны для базового/футового монтажа (модель 0957 для 25H2).
• Доступны опциональные комплекты валов (модель 0929 для 25H2).

Опциональные аксессуары

• Комплект для базового монтажа для Hohlwellen-редукторов 25H2 (модель 0957)
• Комплект IP-44 для моторов 33A (модель 0977)
• Комплект вала 25H2 1 дюйм / одинарный вал / устойчивая к усталости сталь (модель 0929)
• Комплект вала для энкодера (модель 0964)
• Комплект литой клеммной коробки для моторов и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Метрический комплект литой клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Большой комплект литой клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A стандартных складских моторов и редукторов (модель 0986)

Технические спецификации

• Скорость (rpm): 63
• Номинальный момент (lb-in): 260
• Номинальное напряжение: 24 VDC
• Ток (A): 14 A
• Пиковый момент (lb-in): 542
• Мощность мотора: 1/3 HP
• Передаточное число: 40
• Радиальная нагрузка (lbs): 518
• Длина XH (inch): 14.82
• Вес (lbs): 20
• Тип продукта: 33A7FEPM-25H2
• HP в десятичном: 0.333
• Ссылка на схему подключения: 07410101
