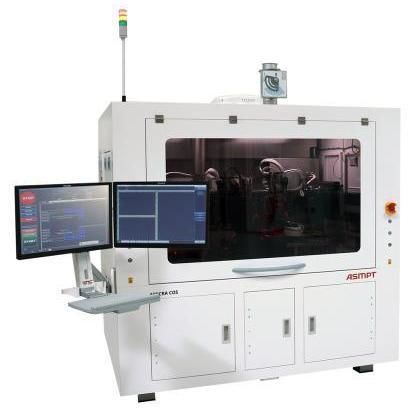

Эвтектическая установка для компоновки электронных блоков CoS

для крепления кристаллаперевернутый кристаллэпоксидная

Обзор
ASMPT AMICRA CoS — специализированный мульти-дай бондер для приложений Chip-on-Submount. Устройство выполняет высокоточное размещение нескольких кристаллов на синглированных субмонтах с применением эвтектической пайки (керамический импульсный нагреватель или локализованное бесконтактное лазерное нагревание) и может быть оснащено штамповкой эпоксидом для паяльной пасты или эпокси. Стол для бондирования оснащён двумя чаком: сторона кристалла использует динамическое выравнивание ASMPT AMICRA для точного pick-and-place, сторона субмонта обеспечивает подачу/выгрузкуsubstrates.

Особенности

• Точность позиционирования до ±1,5 µm @ 3σ
• Предназначен для chip-on-chip, submount и carrier применений
• Ручная загрузка/выгрузка пластин (wafer) и подложек
• Типичное время цикла 6–10 с (зависит от применения)
• Размер кристалла (лазерный нагрев): 0.15 x 0.15 mm – 3 x 8 mm
• Размер кристалла (импульсный нагрев): 0.15 x 0.15 mm – 8 x 8 mm
• Размер подложки: 0.3 x 0.3 mm – 16 x 16 mm
• Динамическое выравнивание компонентов для активного pick-and-place
• Функции Die Attach и Flip Chip
• Отдельная система выброса кристаллов для чипа и субмонта
• Эвтектическая пайка: нагреваемая головка до 350°C или керамический импульсный нагреватель до 400°C
• Два захватных блока для подачи/выгрузки submount
• Активное управление силой бонда, диапазон 5–500 g
• Пост-бонд инспекция и wafer-mapping включены
• Вход/выход submount совместимы с Wafer, Gel Pak или Waffle Pack

Опции

• Модуль Flip Chip
• Модуль эпоксидной штамповки
• Диспенсерный модуль
• Локализованная лазерная нагревательная секция для бесконтактного нагрева подложек (до 450°C)
• Дополнительные кастомные опции по запросу

Технические характеристики

• Точность позиционирования: до ±1,5 µm @ 3σ
• Методы бондинга: эвтектическая пайка (керамический импульсный нагреватель или локализованное лазерное нагревание), эпоксидная штамповка (опция)
• Время цикла: зарегистрировано до 6 с; типично 6–10 с в зависимости от применения
• Размер кристалла (лазер): 0.15 x 0.15 mm – 3 x 8 mm
• Размер кристалла (пульс): 0.15 x 0.15 mm – 8 x 8 mm
• Размер подложки: 0.3 x 0.3 mm – 16 x 16 mm
• Макс. температура нагреваемой головки: до 350°C
• Макс. температура керамического импульсного нагревателя: до 400°C
• Макс. температура опционной лазерной нагревательной установки: до 450°C
• Управление силой бонда: Active Bond Force Control; диапазон 5–500 g
• Стол бондинга: два бонд-чака
• Обработка: два захватных блока для загрузки/выгрузки submount
• Отдельная система выброса кристаллов для чипа и субмонта
• Интегрированная пост-бонд инспекция и wafer-mapping
• Обработка submount: вход/выход совместимы с Wafer, Gel Pak или Waffle Pack
