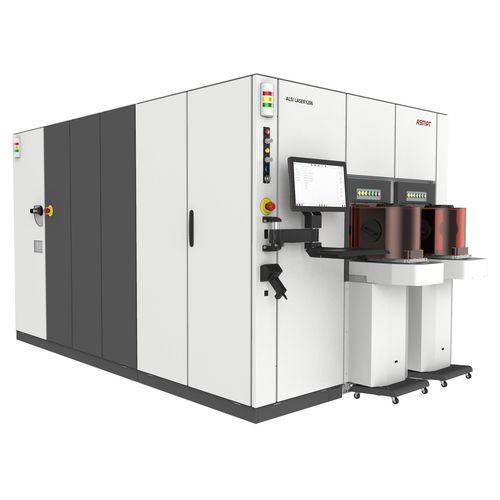

Автоматический шпунтовочный станок ALSI LASER1206

Обзор
Ищете платформу для разработки новых технологических решений для Advanced Packaging или Power Automotive? Платформа LASER1206 от ASMPT ALSI включает передовые лазерные технологии, которые поднимают процесс производства микросхем на новый уровень.

Характеристики и преимущества

• Многолучевая передовая лазерная технология: ограниченная локальная тепловая нагрузка обеспечивает лучшее качество процесса и высокую прочность кристаллов.
• Возможности dicing и grooving для серийного производства.
• Полностью автоматизированная обработка wafers в film frame и bare wafers.
• Включены станции нанесения покрытия, очистки и сушки покрытий для wafers.
• Чистая мини-среда (Class 1000): закрытые двери между процессными модулями.

Области применения
LASER1206 поддерживает несколько процессов и материалов для полупроводников:

• UV-Dicing Plus
  • Материалы: Low-K, PI, Si, SiC, GaN, GaAs, TEG, BSM, Mold, DAF, NCF
  • Толщина wafer: 20–200 µm
  • Процессы: V-DOE dicing, trenching, deep scribe
• UV-USP-Grooving
  • Материалы: Low-K, PI, TEG
  • Толщина wafer: 60–800 µm
  • Процессы: Trenching, grooving, deep scribe

Описание платформы
Полностью автоматизированная платформа ALSI LASER1206 обрабатывает wafer в film frame или bare wafers в чистой среде. Платформа исключает тепловые повреждения, приводящие к образованию заусенцев, и является важным инструментом в качестве предварительного процесса для plasma dicing и других методов обработки wafer следующего поколения.

Технические характеристики

• Многолучевая передовая лазерная технология для ограничения локальной тепловой нагрузки и максимизации прочности кристаллов
• Возможности dicing и grooving, оптимизированные для массового производства
• Автоматизированная обработка: поддержка film frame и bare wafers
• Интегрированные станции нанесения покрытия, очистки и сушки покрытий для wafers
• Чистая мини-среда (Class 1000) с закрытыми дверями между модулями
• Поддерживаемые процессы: V-DOE dicing, trenching, deep scribe, grooving
• Поддерживаемые материалы: Low-K, PI, Si, SiC, GaN, GaAs, TEG, BSM, Mold, DAF, NCF
• Диапазоны толщины wafer: 20–200 µm (UV-Dicing Plus) и 60–800 µm (UV-USP-Grooving)
