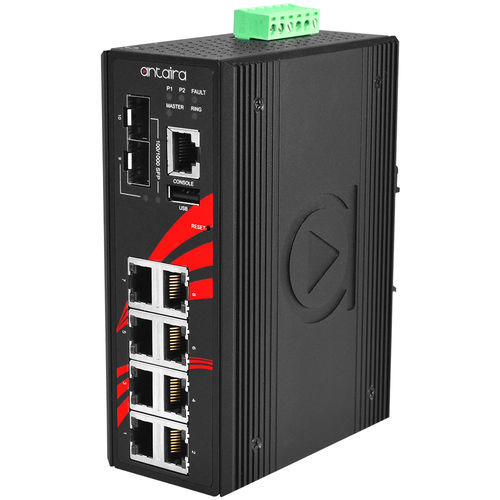

Управляемый коммутатор Ethernet LMP-1002G-SFP-24-T

10 портовуровня 2Gigabit Ethernet

Введение
Antaira LMP-1002G-SFP-24-T представляет собой 10-портовый промышленный управляемый гигабитный PoE+ Ethernet-коммутатор с 8 x 10/100/1000Tx портами (IEEE 802.3at/af, до 30 Вт на порт) и 2 x 100/1000 двойных SFP-слота для гигабитного волокна. Полностью управляемый Layer 2 коммутатор с удобной веб-консолью управления. Поддерживает кольцевую избыточность сети по ITU-T G.8032 ERPS с восстановлением <50 ms. Расширенные функции фильтрации и безопасности сети: IGMP, VLAN, QoS, SNMP, блокировка порта, RMON, Modbus TCP, 802.1X, HTTPS, SSH и SSL. Металлический корпус с уровнем защиты IP30, монтаж на DIN-рейку. Двойной вход питания 12–55 V DC с встроенным повышающим преобразователем для обеспечения полного 48 VDC PoE в средах с низким напряжением. Высокая защита от EFT и ESD для суровых промышленных применений: электроэнергетика/коммунальные службы, водоснабжение/водоотведение, нефть/газ/горнодобывающая промышленность, автоматизация заводов, системы видеонаблюдения и интеллектуальные транспортные системы.

Особенности

• Поддержка 8 x 10/100/1000Tx IEEE 802.3at/af (30W/порт) и 2 x 100/1000 SFP-слота
• Сетевой резерв: RSTP/MSTP и G.8032 ERPS (время восстановления <50 ms)
• Конфигурация: Веб-консоль, Telnet, CLI
• Поддержка IGMP v1/v2/v3, до 1024 групп
• Поддержка QoS (IEEE 802.1p) и CoS/ToS
• Поддержка VLAN IEEE 802.1Q; SNMP v1/v2c/v3
• Функция PoE Ping Alarm для перезапуска питания PoE-портов
• Настройки системных предупреждений для автоматических уведомлений по e-mail
• Конструкция с резервным питанием: 12–55 VDC с встроенным повышающим преобразователем
• Корпус: металл, IP30; монтаж на DIN-рейку и настенный монтаж
• Рабочая температура: -40°C до 75°C
• Гарантия: 5 лет

Комплект поставки

• 1 x LMP-1002G-SFP-24-T
• 2 x кронштейна для настенного монтажа и винты
• 1 x последовательный консольный кабель RJ45 to DB9
• 1 x DC кабель – 18 AWG и DC гнездо 5.5 x 2.1 mm

Опциональные аксессуары

• CBF-LC01LC-MD — LC to LC 1 m многомодовый дуплекс
• DIN-RACK-2U — Адаптер с DIN-рейки на 19" шкаф, высота 2U
• MDR-60-24 — 60 W / 24 VDC / 2.50 A промышленный тонкий DIN-rail блок питания
• SFP-M-T — 1 Gbps многомодовый SFP трансивер, 550 m / LC / 850 nm, -40°C до 85°C
• SFP-S10-T — 1 Gbps одномодовый SFP трансивер, 10 km / LC / 1310 nm, -40°C до 85°C

Технические характеристики

• Стандарты IEEE: IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X; IEEE 802.3x flow control; IEEE 802.3af/at PoE; IEEE 802.1d STP; IEEE 802.1w RSTP; IEEE 802.1s MSTP; ITU-T G.8032 ERPS; IEEE 802.1Q VLAN; IEEE 802.1X аутентификация; IEEE 802.1p QoS
• Тип обработки: Store-and-forward
• Поддержка протоколов: IGMP v1/v2/v3; SNMP v1/v2c/v3; TFTP; SNTP; SMTP; RMON; HTTP/HTTPS; Telnet; Syslog; DHCP Option 66/67/82; SSH/SSL; Modbus/TCP; LLDP; IPv4/IPv6
• Размер таблицы MAC: 8K
• Jumbo frame: 9.6 Kbytes
• Буфер памяти: 4 Mbits
• Скорость передачи: 14,880 pps (Ethernet), 148,800 pps (Fast Ethernet), 1,488,000 pps (Gigabit)
• Архитектура коммутации: Back-plane (switching fabric) 20 Gbps
• Ethernet-интерфейс: 8 x 10/100/1000Base-T(X) порты; PoE-порты: 8 портов по 30W/порт
• Распределение пинов PoE: V+, V+, V-, V- на пинах 1,2,3,6 (End-span, Mode A)
• Волоконный интерфейс: 2 x 100/1000Base-(F)X SFP порта (dual-rate SFP)
• Корпус: металл, защита IP30
• Крепление: DIN-рейка (стандарт), настенное крепление (опционально)
• Габариты (Ш x В x Г): 54 x 142 x 99 mm
• Вес: масса устройства 2.5 lbs; масса в упаковке 3.3 lbs
• Питание: съемный 6-контактный клеммный разъем
• Входное напряжение: 12–55 V DC, резервный вход; встроенный повышающий преобразователь для полного 48 VDC PoE от низковольтных источников
• Резервирование питания: Да
• Релейный выход: 24 V DC, 1 A resistive
• Потребляемая мощность системы: 15 Watts (standby/system)
• Защита от перегрузки по току: Присутствует
• Защита от обратной полярности: Присутствует
• Ограничения по условиям эксплуатации: Рабочая температура -40°C до 75°C; Температура хранения -40°C до 85°C; Относительная влажность окружающего воздуха 5% до 95% без конденсации
• Сертификаты: FCC, CE; UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI: FCC Part 15 Subpart B Class A; CE EN 55032 Class A; EN 61000-6-4 Class A
• EMS: CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge); IEC61000-4-6 (CS); IEC61000-4-8 (Магнитное поле)
• Испытания на устойчивость: Free Fall IEC60068-2-32; Shock IEC60068-2-27; Vibration IEC60068-2-6
• Экология: Соответствует RoHS
• Гарантия: 5 лет
