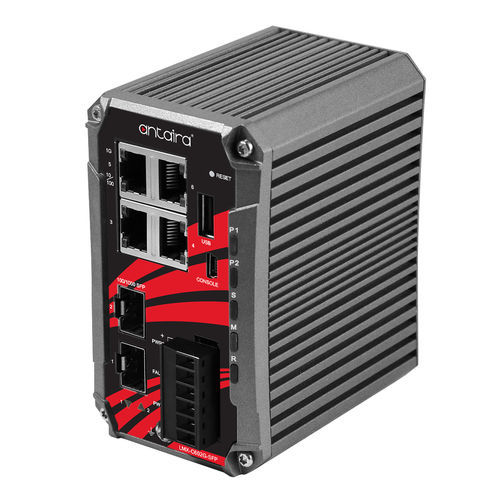

Управляемый коммутатор Ethernet LMX-C602G-SFP-V2

6 портовуровня 3Gigabit Ethernet

Обзор продуктаКоммутатор LMX-C602G-SFP-V2 компании Antaira Technologies представляет собой 6-портовый промышленный компактный гигабитный управляемый Ethernet-коммутатор, оснащенный 4*10/100/1000Tx Ethernet-портами и 2*100/1000Fx двухскоростными SFP-слотами для подключения оптоволокна. Это полностью управляемый легкий Ethernet-коммутатор 3-го уровня, оснащенный удобной веб-консолью управления. Он поддерживает функцию кольцевого резервирования сети с использованием открытого стандарта ITU-T G.8032 Ethernet Ring Protection Switch (ERPS), время восстановления сети которого составляет <50 мс. Расширенные функции сетевой фильтрации и безопасности, такие как IGMP, VLAN, QoS, SNMP, RMON, Modbus TCP и 802.1X/HTTPS/SSH/SSL, повышают детерминизм и улучшают управление сетью для удаленных систем SCADA или сетей управления. LMX-C602G-SFP-V2 имеет класс защиты IP40 и монтируется на DIN-рейку. Он поддерживает стандартную рабочую температуру от -10°C до 60°C. Он также обеспечивает высокую защиту от электростатического разряда и электростатического разряда для промышленных сетевых приложений, таких как энергетика/коммунальное хозяйство, водоотведение, нефть/газ/добыча, автоматизация производства, видеонаблюдение, ИТС и любые другие наружные или жесткие условия эксплуатации. Компактная форма и все соединения обращены к передней части Ethernet-коммутатора, что облегчает его установку в ограниченном пространстве.ОсобенностиПоддерживает 4*10/100/1000Tx и 2*100/1000 SFP-слотаПоддержка сетевого резервирования: RSTP/MSTP и G.8032 ERPS (время восстановления <50 мс)Конфигурация: Web-консоль, Telnet, команды CLIПоддержка IGMP v1/v2/v3, до 1024 группПоддержка QoS (IEEE802.1p) и CoS/ToSSПоддержка IEEE802.1Q VLAN, SNMP v1/v2cПитание: 12~48 В постоянного тока в 6-контактном клеммном блокеЗащита от обратной полярностиIP40ЗащитаDIN-рейка или настенный монтажОперационная температура (STD): от -10°C до 65°C5-летняя гарантияСодержание упаковкиLMX-C602G-SFP-V2Быстрое руководство по установкеКронштейн для настенного монтажа в комплекте с винтамиКабель постоянного тока- 18AWG и разъем постоянного тока 5.5 x 2,1 ммКомплект пылезащитных крышекМужской кабель Mini-USB типа B к женскому кабелю DB9 RS-232Опциональные аксессуарыCBF-LC01LC-MD: LC To LC 1 Meter Multi-Mode DuplexDIN-RACK-2U: Адаптер для монтажа в 19-дюймовую стойку для всех продуктов, монтируемых на дин-рейку, высота 2USFP-M: 1 гигабитный оптоволоконный SFP-трансивер, многомодовый 550M / LC / 850nm, 0º~70ºCSFP-S10: 1 гигабитный оптоволоконный SFP-трансивер, одномодовый 10km / LC / 1310nm, 0º~70ºCCBF-ST01LC-MD: ST To LC 1 Meter Multi-Mode Duplex CableNDR-240-48: 240 Вт один выходной промышленный Din-рейка, 48 В постоянного тока выходТехнические характеристикиСтандарты IEEE: IEEE 802.3 10Tx Ethernet, IEEE 802.3u 100Tx Fast Ethernet, IEEE 802.3ab 1000Tx Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit Fiber, IEEE 802.3x Flow Control, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-T G.8032 / Y.1344 ERPS v1/v2, IEEE 802.1Q VLAN, IEEE 802.1p QoS/CoS, IEEE 802.1X Network Authentication, IEEE 802.1AB LLDP, IEEE 802.3ad LACPProcessing Type: Сохранение и пересылкаПротоколы: IPv4/IPv6, IGMP v1/v2/v3, SNMP v1/v2c/v3, LLDP, LLDP-MED, HTTP, HTTPS, SSHv2, Telnet, DHCP клиент/сервер, DHCPv6 клиент, Port Mirror, DNS клиент/прокси, IP-based Access Filter, ICMPv6, syslog, Time Zone/Daylight Saving, NTP client, RMON, sFlow, Loop detection, Console Port, USB backup/restore configuration, Power lost warning, relay triggerFlow Control: IEEE 802.3x контроль потока обратного давленияКонфигурация: Http, Https, Telnet, SSH, CLI, TFTP, SNMP v3VLAN Groups: 4095 группIGMP Groups: 1024 группыEthernet Redundancy: STP/RSTP/MSTP, port trunk с LACP, ERPS v1/v2 (<50 мс)Размер таблицы MAC: 8KJumbo Frame: 9.6 КбайтБуфер памяти: 4 МбитСкорость передачи данных: 14,880pps для порта Ethernet, 148,800pps для порта Fast Ethernet, 1,488,000pps для порта Gigabit EthernetАрхитектура коммутации: Back-Plane (Switching Fabric): 12 Гбит/сПорты Ethernet: 4 x 10/100/1000 BASE-T(X), 4 порта PoE (90 Вт/порт)Назначение выводов PoE: V-, V-, V+, V+ для выводов 1,2,3,6; V+, V+, V-, V- для выводов 4,5,7,8Волоконные порты: 2 x 100/1000 BASE-(F)X SFPДлина волны: Относится к SFP-модулюDIP-переключатель: Управление функцией PoE по портамСветодиодные индикаторы: Система: Питание 1, Питание 2, Мастер(M), Кольцо(R), Статус(S); Порты Ethernet: Скорость/Связь/Активный; SFP-порт: Link/ActiveКорпус: Металл, защита IP40Монтаж: Крепление на DIN-рейку, настенное крепление (опция)Размеры (Ш × В × Г): 64.9 x 110 x 89,8 ммВес: Единица измерения: 1.94 фунта; транспортировка: 2,59 фунтаПодключение питания: Съемный 6-контактный клеммный блокВходное напряжение: 12В-48В DC, резервный входИзбыточность питания: ДаРелейный выход: 24 В постоянного тока, 1 А резистивныйПотребляемая мощность системы: 10.8 ВтЗащита от перегрузки по току: ПрисутствуетЗащита от обратной полярности: ПрисутствуетТемпература эксплуатации: от -10° до 65° C (от 14° до 149° F)Температура хранения: от -40° до 85° C (от -40° до 185° F)Относительная влажность окружающей среды: от 5% до 95% без конденсацииСертификаты: FCC, CE, UL 61010-1 / UL 61010-2-201EMI: FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class AEMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Испытания на устойчивость: Свободное падение: IEC60068-2-32, Удар: IEC 60068-2-27, Вибрация: IEC 60068-2-6MTBF: 767 393 часовЗеленый: Соответствует RoHSГарантия: 5 лет
