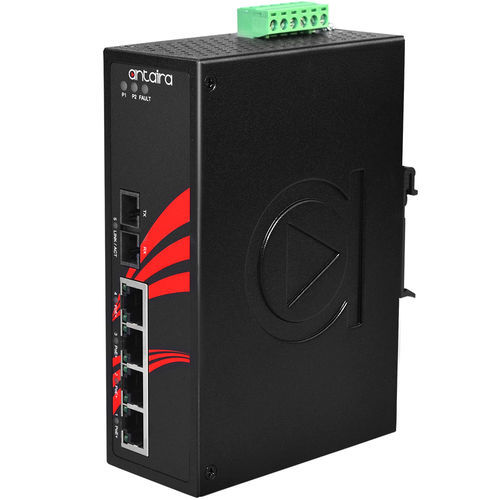

Неуправляемый коммутатор Ethernet LNP-0501-S3-24

5 портоввстраиваемыйна DIN-рейке

Обзор продукта LNP-0501-S3-24 от Antaira Technologies - это промышленный неуправляемый Ethernet-коммутатор PoE+, оснащенный 4 портами RJ45 Fast Ethernet 10/100Tx и 1 портом 100Fx с SC-коннекторами для одномодового 30 км. Каждый Ethernet-порт поддерживает высокомощный выход PoE+ IEEE 802.3at до 30 Вт на порт, что делает его идеальным для приложений, требующих источника питания PoE. Эта модель обеспечивает диапазон входного напряжения от 12 до 36 В постоянного тока с внутренним усилителем напряжения для поддержки выхода питания PoE 48 В постоянного тока. LNP-0501-S3-24 имеет степень защиты IP30 и может быть установлен на DIN-рейку, поддерживая рабочую температуру от -10° до 70° C. Он также обеспечивает Ethernet-соединение с функциями PoE и волоконно-оптическое соединение для мобильных приложений видеонаблюдения, использующих источник питания с низким напряжением, такой как батарея, а также для любых других промышленных автоматизированных объектов, требующих источника питания 24 В постоянного тока, таких как системы безопасности, системы мониторинга трафика, нефтегазовая и горнодобывающая промышленность, управление объектами для энергетики/коммунальных услуг, очистные сооружения и автоматизированные производственные линии в заводской автоматизации. Особенности - Защита от сетевых штормов - 4-портовая функция PoE+ IEEE 802.3at с 30 Вт/порт - 1-портовый разъем типа SC/ST 100Fx (многомодовый/одномодовый) - Поддержка функции Auto MDI/MDI-X - Архитектура коммутации Store-and-Forward - Таблица MAC-адресов на 2K - Защита от перенапряжения: поддержка 2,000 В постоянного тока - Защита от электростатического разряда: поддержка 6,000 В постоянного тока - Дизайн с резервным входом питания – 12~36 В постоянного тока - Встроенный релейный выход для сигнала обрыва порта - Прочный алюминиевый корпус IP30 - Поддержка монтажа на DIN-рейку и настенного монтажа - Диапазон рабочей температуры - STD: -10° до 70° C, EOT: -40° до 75° C - Гарантия 5 лет Содержимое упаковки - 1 - LNP-0501-S3-24 - 2 - Кронштейны и винты для настенного монтажа - 1 - Кабель постоянного тока –18 AWG и разъем постоянного тока 5.5x2.1 мм Дополнительные аксессуары - DIN-RACK-2U: Адаптер для монтажа на 19" стойку для всех продуктов, монтируемых на DIN-рейку, высота 2U - NDR-120-24: Промышленный источник питания на DIN-рейку с одной выходной мощностью 120 Вт, выход 24 В постоянного тока - SDR-240-24: Серия 240 Вт / 24 В постоянного тока / 10.0 Ампер Промышленный тонкий высокоэффективный источник питания с одной выходной мощностью на DIN-рейку Технические характеристики - Технология - Стандарты IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Fast Ethernet 100Base-TX, IEEE 802.3x Управление потоком, IEEE 802.3af/at Питание через Ethernet - Тип обработки: Store and Forward - Протокол: CSMA/CD - Управление потоком: Управление потоком IEEE 802.3x, управление потоком обратного давления - Производительность - Размер таблицы MAC: 2K - Скорость передачи: 14,880pps для Ethernet-порта, 148,800pps для Fast Ethernet-порта - Архитектура коммутации: Back-Plane (Switching Fabric): 1Gbps - Интерфейс Ethernet - Количество портов Ethernet: 4 порта - 10/100 BASE-T(X): 4 порта - PoE-порт: 4 порта (30 Вт/порт) - Назначение контактов PoE: V+, V+, V-, V-, для контактов 1, 2, 3, 6 (End-span, Mode A) - Волоконно-оптический интерфейс - Количество волоконно-оптических портов: 1 порт - Длина волны: 1310nm (одномодовый) - Механические характеристики - Корпус: Металл, защита IP30 - Монтаж: Монтаж на DIN-рейку, настенный монтаж (опционально) - Размеры (Ш × В × Г): 46 × 142 × 99 мм - Вес: Вес устройства: 1.68 lbs, Вес при транспортировке: 2.0 lbs - Требования к питанию - Подключение питания: Съемный 6-контактный клеммный блок - Входное напряжение: 12V–36V DC, резервный вход - Резервирование питания: Да - Релейный выход: 24V DC, 1A резистивный - Потребление энергии системой: 5 Вт - Максимальный бюджет мощности PoE: 90W@12VDC, 120W@36VDC - Защита от перегрузки по току: Присутствует - Защита от обратной полярности: Присутствует - Экологические ограничения - Рабочая температура: -10° до 70° C (14° до 158° F) - Температура хранения: -40° до 85° C (-40° до 185° F) - Относительная влажность окружающей среды: 5% до 95% без конденсации - Регуляторные одобрения - Сертификации: FCC, CE - UL 508: ✔ - EMI: FCC Часть 15 Подчасть B Класс A, CE EN 55032 Класс A, EN 61000-6-4 Класс A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Магнитное поле) - Тестирование на стабильность: Свободное падение: IEC60068-2-32, Удар: IEC60068-2-27, Вибрация: IEC60068-2-6 - Экологичность: Соответствует RoHs - Гарантия: 5 лет
