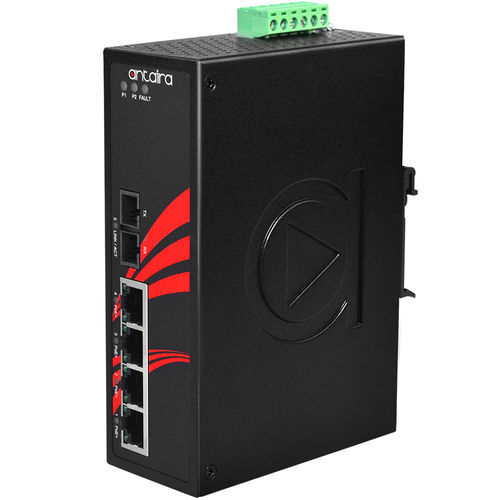

Неуправляемый коммутатор Ethernet LNP-0501-S3-24-T

5 портоввстраиваемыйна DIN-рейке

Обзор продукта LNP-0501-S3-24-T от Antaira Technologies - это промышленный PoE+ неуправляемый Ethernet-коммутатор с 4 портами RJ45 Fast Ethernet 10/100Tx и 1 портом 100Fx с SC-коннекторами для одномодового 30 км. Каждый Ethernet-порт поддерживает высокомощный PoE+ выход IEEE 802.3at до 30 Вт на порт, что делает его идеальным для приложений, требующих источника питания PoE. Эта модель обеспечивает диапазон входного напряжения от 12 до 36 В постоянного тока с внутренним усилителем напряжения для поддержки выхода питания PoE 48 В постоянного тока. LNP-0501-S3-24-T имеет степень защиты IP30 и может быть установлен на DIN-рейку, поддерживая рабочую температуру от -40° до 75° C. Он также обеспечивает Ethernet-соединение с функциями PoE и волоконно-оптическое соединение для мобильных систем видеонаблюдения, использующих источник питания с низким напряжением, такой как батарея, а также для любых других промышленных автоматизированных объектов, требующих источника питания 24 В постоянного тока, таких как системы безопасности, системы мониторинга трафика, нефтегазовая и горнодобывающая промышленность, управление объектами для энергетики/коммунальных услуг, очистные сооружения и автоматизированные производственные линии в заводской автоматизации. Особенности - Защита от сетевых штормов - 4-портовая функция PoE+ совместимая с IEEE 802.3at с 30 Вт/порт - 1-портовый 100Fx SC/ST тип разъема (многомодовый/одномодовый) - Поддержка функции Auto MDI/MDI-X - Архитектура коммутации Store-and-Forward - Таблица MAC-адресов на 2K - Защита от перенапряжений: поддержка 2,000 В постоянного тока - Защита от электростатического разряда: поддержка 6,000 В постоянного тока - Дизайн с резервным входом питания – 12~36 В постоянного тока - Встроенный релейный выход для сигнала обрыва порта - Прочный алюминиевый корпус IP30 - Поддержка монтажа на DIN-рейку и настенного монтажа - Диапазон рабочих температур - STD: -10° до 70° C, EOT: -40° до 75° C - Гарантия 5 лет Содержимое упаковки - 1 - LNP-0501-S3-24-T - 2 - Кронштейны и винты для настенного монтажа - 1 - Кабель постоянного тока –18 AWG и разъем постоянного тока 5.5x2.1 мм Дополнительные аксессуары - DIN-RACK-2U: Адаптер для монтажа на 19" стойку для всех продуктов, монтируемых на DIN-рейку, высота 2U - NDR-120-24: Промышленный источник питания на DIN-рейку с одним выходом 120 Вт, выход 24 В постоянного тока Технические характеристики Технология - Стандарты IEEE: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3x Управление потоком, IEEE 802.3af/at Питание через Ethernet - Тип обработки: Store and Forward - Протокол: CSMA/CD - Управление потоком: Управление потоком IEEE 802.3x, управление потоком обратного давления Производительность - Размер таблицы MAC: 2K - Скорость передачи: 14,880pps для Ethernet-порта, 148,800pps для Fast Ethernet-порта - Архитектура коммутации: Back-Plane (Switching Fabric): 1Gbps Интерфейс Ethernet - Количество Ethernet-портов: 4 порта - 10/100 BASE-T(X): 4 порта - PoE-порт: 4 порта (30 Вт/порт) - Назначение контактов PoE: V+, V+, V-, V-, для контактов 1, 2, 3, 6 (End-span, Mode A) Волоконно-оптический интерфейс - Количество волоконно-оптических портов: 1 порт - Длина волны: 1310nm (одномодовый) Механические характеристики - Корпус: Металл, защита IP30 - Монтаж: Монтаж на DIN-рейку, настенный монтаж (опционально) - Размеры (Ш × В × Г): 46 × 142 × 99 мм - Вес: Вес устройства: 1.68 lbs; Вес при отправке: 2.0 lbs Требования к питанию - Подключение питания: Съемный 6-контактный клеммный блок - Входное напряжение: 12V–36V DC, резервный вход - Резервирование питания: Да - Релейный выход: 24V DC, 1A резистивный - Потребление энергии системой: 5 Вт - Максимальный бюджет мощности PoE: 90W@12VDC, 120W@36VDC - Защита от перегрузки по току: Присутствует - Защита от обратной полярности: Присутствует Экологические ограничения - Рабочая температура: -40° до 75° C (-40° до 167° F) - Температура хранения: -40° до 85° C (-40° до 185° F) - Относительная влажность окружающей среды: 5% до 95% без конденсации Регуляторные одобрения - Сертификации: FCC, CE - UL 508: ✔ - EMI: FCC Часть 15 Подчасть B Класс A, CE EN 55032 Класс A, EN 61000-6-4 Класс A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Перенапряжение), IEC61000-4-6 (CS), IEC61000-4-8 (Магнитное поле) - Тестирование на стабильность: Свободное падение: IEC60068-2-32, Удар: IEC60068-2-27, Вибрация: IEC60068-2-6 - Зеленый: Соответствует RoHs - Гарантия: 5 лет
