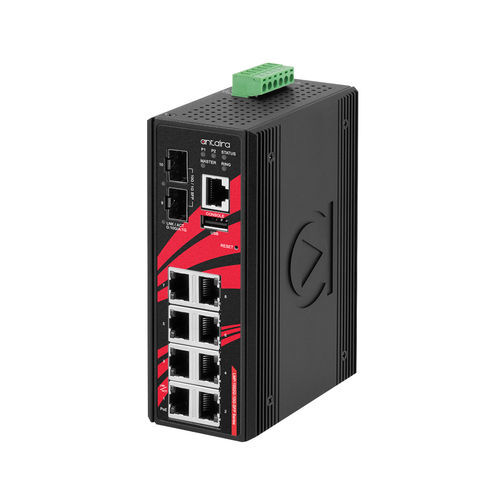

Управляемый коммутатор Ethernet LMP-1002G-10G-SFP-24

10 портовуровня 2уровня 3

Введение
LMP-1002G-10G-SFP-24 — промышленный управляемый Ethernet-коммутатор с восемью PoE+ гигабитными портами и двумя двухскоростными слотами 1G/10G SFP+ для оптических uplink. Предназначен для пограничного подключения в промышленных сетях, обеспечивает управление на уровне Layer 2, широкий диапазон рабочих температур и поддержку резервного питания.

Ключевые моменты

• 10-портовый промышленный PoE+ Light Layer 3 управляемый Ethernet-коммутатор
• 8 × 10/100/1000Tx PoE-портов (до 30 W на порт)
• 2 × 1G/10G SFP+ слота для высокополосных оптических uplink
• Питание 12–55 VDC с резервным входом и защитой от обратной полярности
• Компактный металлический корпус IP30, установка на DIN-рейку и опционально на стену

Функции

• Поддержка IEEE 802.3af/at (30 W на порт)
• Dual-rate SFP+ слоты для модулей 1G и 10G
• Сетевой резерв: STP / RSTP / MSTP и G.8032 ERPS (восстановление <50 ms)
• Поддержка IPv4/IPv6, DHCP Option 66/67/82 и Modbus/TCP для управления устройствами
• IGMP v1/v2/v3 и IEEE 802.1Q VLAN для сегментации трафика
• Управление: HTTP/HTTPS, CLI/Telnet/SSH, SNMP v1/v2c/v3
• Высокая помехозащищенность: EFT/ESD защита и соответствие промышленным требованиям EMI/EMS
• Рабочая температура -40 °C до 60 °C для тяжёлых условий эксплуатации
• Макс. PoE бюджет: 90 W @12 VDC, 180 W @24 VDC, 240 W @48–55 VDC
• Гарантия 5 лет

Комплект поставки

• 1 × устройство LMP-1002G-10G-SFP-24
• 1 × Быстрое руководство по установке
• 1 × Кронштейн для настенного монтажа с винтами
• 1 × DC кабель (18 AWG) и DC разъём 5.5 × 2.1 мм
• 1 × Набор заглушек для RJ45
• 1 × Консольный кабель RJ45 — DB9

Загрузки (доступные документы)

• Datasheet
• Руководство по оборудованию
• Руководство по программному обеспечению V6.1
• Быстрое руководство по установке

Технические характеристики

• Стандарты: IEEE 802.3/802.3u/802.3ab/802.3z/802.3ae, IEEE 802.3af/at, IEEE 802.1Q/802.1p/802.1X, LLDP, LACP, ITU-T G.8032
• Обработка: Store-and-forward переключение
• Протоколы: IGMP v1/v2/v3, SNMP v1/v2c/v3, DHCP Option 66/67/82, Modbus/TCP, HTTP/HTTPS, SSH, RMON
• VLAN-группы: до 4095; IGMP-группы: до 1024
• Таблица MAC: 16K записей; Jumbo frame до 9.6 KB; Буфер памяти 8 Mbit
• Производительность: скорость передачи до 14,880,000 pps (10G)
• Коммутирующая архитектура: backplane 56 Gbps
• Ethernet интерфейсы: 8 × 10/100/1000 BASE-T; Волокно: 2 × 1G/10G SFP+
• PoE: 8 портов, 30 W на порт; Режим End-span A
• Индикация: Power1/Power2/Master/Ring/Status, скорость/связь/активность портов, PoE, SFP
• Механика: металлический корпус IP30; монтаж на DIN-рейку и стену; Размеры 54 × 142 × 99 мм; Вес 2.58 lbs
• Питание: съемный 6-контактный клеммник; Вход 12–55 VDC; релейный выход 24 VDC/1 A; защита от перегрузки и обратной полярности
• Условия эксплуатации: работа -40 °C до 60 °C; хранение -40 °C до 85 °C; влажность 5%–95% без конденсации
• Сертификации: FCC, CE, UL 61010; стандарты EMI/EMS в соответствии с промышленными требованиями
• Надежность: MTBF 341,855 ч; тесты на удар/вибрацию/падение по IEC60068
• Экологическое соответствие: RoHS
• Гарантия: 5 лет
