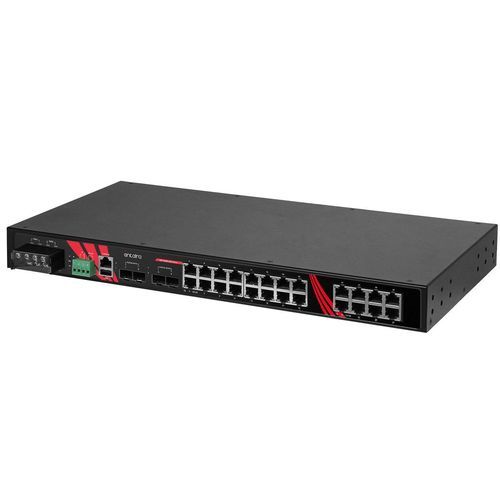

Управляемый коммутатор Ethernet LMX-2804G-4XS-T

28 портовуровня 3Gigabit Ethernet

Обзор продукта LMX-2804G-4XS-T от Antaira Technologies - это промышленный гигабитный управляемый Ethernet-коммутатор с 28 портами, оснащенный 24 Ethernet-портами 10/100/1000Tx и 4 слотами SFP+ 1G/2.5G/10G. Это делает продукт идеальным для приложений, требующих высокой плотности подключения портов, широкой полосы пропускания и дальнего радиуса действия. LMX-2804G-4XS-T - это полностью управляемый Ethernet-коммутатор Light Layer 3, предварительно загруженный с удобной веб-консолью управления. Он поддерживает функцию резервирования кольцевой сети, используя открытый стандартный протокол ITU-T G.8032 ERPS (Ethernet Ring Protection Switch), который обеспечивает время восстановления сети менее 50 мс. Расширенные функции фильтрации и безопасности сети, такие как IGMP, VLAN, QoS, SNMP, блокировка портов, RMON, Modbus TCP и 802.1X/HTTPS/SSH/SSL, увеличивают детерминизм и улучшают управление сетью для удаленных систем SCADA или управляющих сетей. LMX-2804G-4XS-T разработан с корпусом IP30 для установки в стойку 1U 19”. Поддержка модели с широким диапазоном рабочих температур от -40° до 75˚C делает его лучшим решением для любых приложений в суровых и экстремальных условиях окружающей среды, таких как энергетика/коммунальные услуги, транспорт, очистные сооружения, нефтегазовая промышленность и системы безопасности. Особенности - Поддержка 24 портов Gigabit Ethernet 10/100/1000BASE-T - Поддержка 4 слотов SFP+ 1G/2.5G/10G - Протокол ITU-T G.8032 Ethernet Ring Protection Switch (ERPS) - IEEE 802.1D STP (Spanning Tree Protocol), IEEE 802.1w RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) - Статические маршруты, ARP - SNMPv1/v2c/v3, RMON, Modbus TCP и HTTP/HTTPS - RADIUS, TACACS+, аутентификация 802.1X - ACL, IP Source Guard - VLAN, QoS и SNMPv3 - Прочный металлический корпус IP30 - Резервный вход питания - Бесшумная работа - Защита от обратной полярности питания - Высокая защита EFT и ESD - Рабочая температура: -40°C до 75°C - Гарантия 5 лет Содержимое упаковки - 1 x Руководство по быстрой установке - 1 x LMX-2804G-4XS-T - 1 x Кронштейны для монтажа в стойку и винты - 1 x Кабель консоли RJ45 на DB9 Технические характеристики Технология - Стандарты IEEE: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z Gigabit Fiber, IEEE 802.3ae 10 Gigabit Ethernet, IEEE 802.3x Flow Control для полного дуплекса, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1Q VLAN, IEEE 802.1p QoS/CoS, IEEE 802.1X Network Authentication, IEEE 802.1AB LLDP, IEEE 802.3ad LACP, IEEE 802.1Q Bridge MIB 2008 - Тип обработки: Store and Forward - Протокол: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6 - Управление потоком: IEEE 802.3x управление потоком, управление потоком обратного давления Программное обеспечение - Конфигурация: HTTP, HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3 - Группа VLAN: 4095 групп - Группа IGMP: 1024 - Резервирование Ethernet: STP/RSTP/MSTP, агрегация портов с LACP, ERPS v1/v2 (<50 мс) Производительность - Размер таблицы MAC: 32K - Jumbo Frame: 10Kbytes - Буфер памяти: 32Mbits - Скорость передачи: 14,880pps для Ethernet-порта, 148,800pps для Fast Ethernet-порта, 1,488,000pps для Gigabit Ethernet-порта, 14,880,000pps для 10 Gigabit Ethernet-порта - Архитектура коммутации: Back-Plane (Switching Fabric): 128Gbps Интерфейс Ethernet - Количество Ethernet-портов: 24 порта - 10/100/1000 BASE-T(X): 24 порта Интерфейс волокна - Количество волоконных портов: 4 порта - 1G/10G SFP+: 4 порта - Длина волны: относится к модулю SFP Другой интерфейс - Индикатор LED: Система: Питание 1, Питание 2, Мастер (M), Кольцо (R), Статус; Ethernet-порты: Скорость/Ссылка/Активный; SFP: Ссылка/Активный Механические характеристики - Корпус: Металл, защита IP30 - Монтаж: Монтаж в стойку - Размеры (Ш × В × Г): 440 x 44 x 215 мм - Вес: Устройство: 6.83 lb; Доставка: 8.95 lb Требования к питанию - Подключение питания: 8-контактный клеммный блок - Входное напряжение: 12-48V DC, резервный вход - Резервирование питания: Да - Релейный выход: 24VDC, 1A резистивный - Потребление энергии системой: 40.5 Вт - Защита от перегрузки по току: Присутствует - Защита от обратной полярности: Присутствует Экологические ограничения - Рабочая температура: -40° до 75° C (-40° до 167° F) - Температура хранения: -40°C ~ 85°C (-40°F ~ 185°F) - Относительная влажность окружающей среды: 5% до 95% без конденсации Регуляторные одобрения - Сертификации: FCC, CE - EMI: FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class A - EMS: CE EN 55035, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Магнитное поле) - Тестирование на стабильность: Свободное падение: IEC60068-2-32, Удар: IEC60068-2-27, Вибрация: IEC60068-2-6 - MTBF: 176,591 часов - Экологичность: Соответствует RoHS - Гарантия: 5 лет
