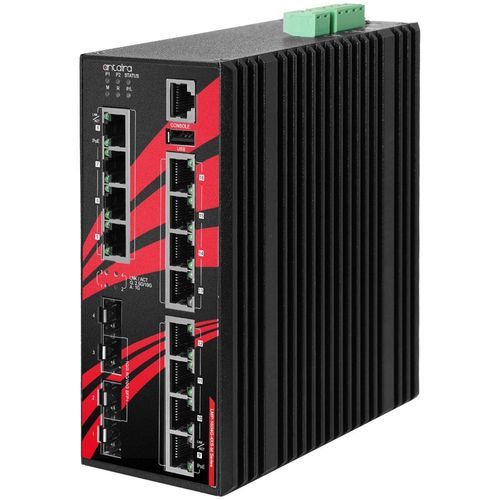

Управляемый коммутатор Ethernet LMP-1604G-4XS-bt

16 портовуровня 3Gigabit Ethernet

Обзор продукта16-портовый управляемый гигабитный IEEE 802.3bt PoE++ Light Layer 3 Ethernet коммутатор, с 12*10/100/1000T Ethernet портами (90 Вт/порт) и 4*1G/2.5G/10G SFP+; вход питания 48-55 В постоянного токаВведениеКоммутатор LMP-1604G-4XS-bt(-T) компании Antaira Technologies представляет собой 16-портовый управляемый гигабитный PoE++ Ethernet коммутатор, оснащенный 12*10/100/1000T Ethernet портами с поддержкой IEEE 802.3bt для максимальной мощности 90 Вт на порт, а также 4*1G/2.5G/10G SFP+ слотами для подключения оптоволокна. Это полностью управляемый легкий Ethernet-коммутатор 3-го уровня, оснащенный удобной веб-консолью управления. Он поддерживает функцию кольцевого резервирования сети с использованием открытого стандарта ITU-T G.8032 Ethernet Ring Protection Switch (ERPS), время восстановления сети которого составляет <50 мс. Расширенные функции сетевой фильтрации и безопасности, такие как IGMP, VLAN, QoS, SNMP, RMON, Modbus TCP и 802.1X/HTTPS/SSH/SSL, повышают детерминизм и улучшают управление сетью для удаленных систем SCADA или сетей управления.LMP-1604G-4XS-bt(-T) имеет класс защиты IP30 и монтируется на DIN-рейку. Он поддерживает расширенную рабочую температуру от -40°C до 75°C. Он также обеспечивает высокую защиту от электростатического разряда и электростатического разряда для промышленных сетевых приложений, таких как энергетика/коммунальное хозяйство, водоотведение, нефть/газ/добыча, автоматизация производства, охранное наблюдение, ITS и любые другие наружные или жесткие условия. Компактная форма и все соединения обращены к передней части Ethernet-коммутатора, что облегчает просмотр установок в ограниченном пространстве.ОсобенностиПоддержка 12*10/100/1000BASE-T Gigabit IEEE 802af/at/bt Compliant PoE++ портов (90 Вт/порт)Поддержка 4*1G/2.5G/10G SFP+ слотовITU-T G.8032 Ethernet Ring Protection Switch (ERPS) ProtocolIEEE 802.1D STP (Spanning Tree Protocol), IEEE 802.1w RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s MSTP (Multiple Spanning Tree Protocol)Static Routes, ARPSNMPv1/v2c/v3, RMON, Modbus TCP, и HTTP/HTTPSRADIUS, TACACS+, 802.1X АутентификацияACL, IP Source GuardVLAN, QoS и SNMPv3IP30 Прочный металлический корпусРезервный вход питанияБезвентиляторная эксплуатацияЗащита от обратной полярности питанияВысокая EFT и ESD защитаОперационная температура: -10°C до 65°C5-летняя гарантияСодержание упаковки1 x кабель постоянного тока -18 AWG & DC jack 5.5x2.1 мм1 x LMP-1604G-4XS-bt1 x Краткое руководство по установке1 x Комплект кронштейнов для настенного монтажа с винтами1 x Кабель последовательной консоли RJ45 - DB9Технические характеристикиСтандарты IEEE: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z Gigabit Fiber, IEEE 802.3ae 10Gigabit Fiber, IEEE 802.3af/at/bt Power over Ethernet, IEEE 802.3x Flow Control, IEEE 802.3ad LACP, IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1Q VLAN Tagging, IEEE 802.1X Network Authentication, IEEE 802.1p QoS/CoS, ITU-T G.8032/Y.1344 ERPS, IEEE 802.1AB LLDPТип обработки: Сохранение и пересылкаПротоколы: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6Flow Control: IEEE 802.3x контроль потока, контроль потока обратного давленияКонфигурация: HTTP, HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3VLAN Groups: 4095IGMP Groups: 1024Ethernet Redundancy: STP/RSTP/MSTP, port trunk с LACP, ERPS v1/v2 (<50ms)Размер MAC-таблицы: 32KJumbo Frame: 9.6 КбайтБуфер памяти: 32 МбитСкорость передачи данных: 77.37 Мбит/сАрхитектура коммутации: 104 Гбит/сПорты Ethernet: 12 x 10/100/1000 BASE-T(X), PoE++ (90 Вт/порт)Назначение выводов PoE: V-, V-, V+, V+ для контактов 1,2,3,6; V+, V+, V-, V- для контактов 4,5,7,8 (режимы: A, B, 4-Pair)Оптоволоконные порты: 4 x 1G/2.5G/10G SFP+Светодиодные индикаторы: Система: Питание 1, Питание 2, Мастер (M), Кольцо (R), Статус, Загрузка PoE (P/L); Ethernet: Скорость/Линк/Активный; PoE: Подключен к PD-устройствам; SFP: Link/ActiveКорпус: Металл, защита IP30Монтаж: DIN-рейка, настенное крепление (опция)Размеры: 72 x 160 x 130 ммВес: Единица: 4.76lb; Shipping: 5.78 фунтовПодключение питания: Один съемный 4-контактный и один 2-контактный клеммный блокВходное напряжение: 48-55 В постоянного тока, резервный входРезервирование питания: ДаРелейный выход: 24 В постоянного тока, 1 А резистивныйПотребляемая мощность системы: 25 ВтМакс. Бюджет мощности PoE: 360 ВтЗащита от перегрузки по току: ПрисутствуетЗащита от обратной полярности: ПрисутствуетТемпература эксплуатации: от -10° до 65° C (от 14° до 149° F)Температура хранения: -40°C ~ 85°C (-40°F ~ 185°F)Относительная влажность окружающей среды: от 5% до 95% без конденсацииСертификаты: FCC, CEEMI: FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class AEMS: CE EN 55035, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Испытания на устойчивость: Свободное падение: IEC60068-2-32, Удар: IEC60068-2-27, Вибрация: IEC60068-2-6MTBF: 258 072 часаЗеленый: Соответствует RoHSГарантия: 5 лет
