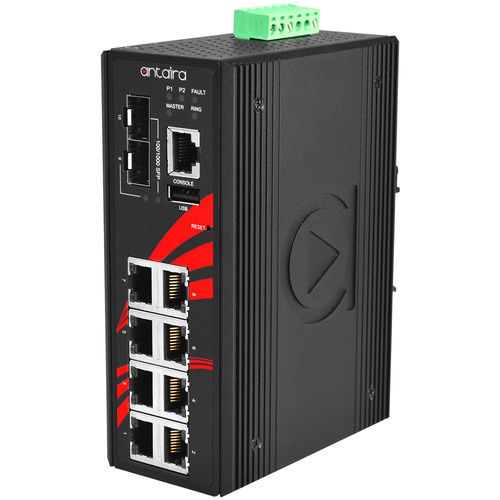

Управляемый коммутатор Ethernet LMP-1002G-SFP

10 портовуровня 2Gigabit Ethernet

Введение LMP-1002G-SFP от Antaira - это 10-портовый промышленный гигабитный управляемый PoE+ Ethernet-коммутатор, оснащенный 8*10/100/1000Tx Ethernet-портами с поддержкой IEEE 802.3at/af и максимальной мощностью 30 Вт на порт, а также 2*100/1000 двухскоростными SFP-слотами для гигабитных оптоволоконных соединений. Это полностью управляемый коммутатор Layer 2 Ethernet с удобной веб-консолью управления. Он поддерживает кольцевое резервирование сети с помощью ITU-T G.8032 ERPS с временем восстановления сети <50 мс. Расширенные функции сетевой фильтрации и безопасности включают IGMP, VLAN, QoS, SNMP, блокировку портов, RMON, ModbusTCP и 802.1X/HTTPS/SSH/SSL для улучшения детерминизма и удаленного управления сетью. LMP-1002G-SFP имеет класс защиты IP30, монтируется на DIN-рейку и поддерживает стандартный диапазон рабочих температур от -10°C до 70°C. Он обеспечивает высокую степень защиты от электростатического разряда и электростатического разряда для промышленных приложений, таких как энергетика/коммунальное хозяйство, водоснабжение/водоотведение, нефть/газ/добыча, автоматизация производства, видеонаблюдение, ИТС и другие жесткие условия эксплуатации. Особенности

• Поддерживает 8 x 10/100/1000Tx IEEE 802.3at/af (30 Вт/порт) и 2 x 100/1000 SFP-слота
• Сетевое резервирование: RSTP/MSTP и G.8032 ERPS (время восстановления <50 мс)
• Конфигурация: Web-консоль, Telnet, CLI
• ПоддержкаIGMP v1/v2/v3, до 1024 групп
• QoS (IEEE802.1p) и CoS/ToS
• IEEE802.1Q VLAN, SNMP v1/v2c/v3
• Функция PoE Ping Alarm для восстановления питания порта PoE
• Настройка системного предупреждения для автоматического оповещения по E-Mail
• Резервный вход питания: 48~55 В постоянного тока
• Корпус: Металлический IP30; поддержка DIN-рейки и настенного крепления
• Стандартная рабочая температура: -10~70°C
• 5-летняя гарантия

Состав упаковки

• 1 x LMP-1002G-SFP
• 2 x Кронштейны для настенного монтажа и винты
• 1 x RJ45 to DB9 serial console cable
• 1 x DC cable - 18 AWG & DC jack 5.5 x 2.1 mm

Дополнительные аксессуары

• CBF-LC01LC-MD - LC to LC 1 Meter Multi-Mode Duplex
• DIN-RACK-2U - Din-rail to 19" Rack Mount Adapter (2U)
• DRP-240-48 - 240 Watt Industrial Single Output DIN Rail Power Supply (48 VDC / 5.0 A)
• MDR-60-48 - 60 Watt Series / 48 VDC / 1.25 A Industrial Slim DIN Rail Power Supply
• PA-60-48-US - Адаптер питания для серии LNP & IMP (вход 100-240VAC, выход 48VDC/1.25A)
• SFP-M - 1 Gigabit Fiber SFP Transceiver, Multi-Mode 550M / LC / 850nm
• SFP-S10 - 1 Gigabit Fiber SFP Transceiver, Single-Mode 10km / LC / 1310nm

Технология / Протоколы

• Стандарты IEEE: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control, IEEE 802.3af/at PoE, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-T G.8032 ERPS, IEEE 802.1Q VLAN, IEEE 802.1x Authentication, IEEE 802.1p QoS
• Протоколы: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6

Производительность и архитектура

• Тип обработки: Store and Forward
• Группы VLAN: 1~4094 групп
• ГруппыIGMP: до 1024
• Резервирование Ethernet: STP/RSTP/MSTP, port trunk с LACP, ERPS v1/v2 (<50ms)
• Размер таблицы MAC: 8K
• Jumbo Frame: 9.6 Кбайт
• Буфер памяти: 4 Мбит
• Скорость передачи данных: 14 880 pps (Ethernet), 148 800 pps (Fast Ethernet), 1 488 000 pps (Gigabit)
• Ткань коммутации (Back-Plane): 20 Гбит/с

Интерфейсы

• Порты Ethernet: 8 x 10/100/1000 BASE-T(X)
• PoE-порты: 8 портов (30 Вт/порт)
• PoE Назначение контактов: V+, V+, V-, V- для контактов 1,2,3,6 (End-span, Mode A)
• Волоконные порты: 2 x 100/1000 BASE-(F)X SFP (двойная скорость)

Механические

• Корпус: Металл, защита IP30
• Монтаж: DIN-рейка (стандарт), настенное крепление (опция)
• Размеры (Ш × В × Г): 54 × 142 × 99 мм
• Вес: Вес устройства: 2,5 фунта; Вес при транспортировке: 3,3 фунта

Питание

• Подключение питания: Съемный 6-контактный клеммный блок
• Входное напряжение: 48В-55В DC, резервный вход
• Избыточность питания: Да
• Выход реле: 24В DC, 1А резистивный
• Потребляемая мощность системы: 15 Вт
• Защита от перегрузки по току: Присутствует
• Защита от обратной полярности: Присутствует

Окружающие пределы

• Температура эксплуатации: от -10° до 70° C (от 14° до 158° F)
• Температура хранения: от -40° до 85° C (от -40° до 185° F)
• Относительная влажность окружающей среды: от 5% до 95% без конденсации

Регулирование и надежность

• Сертификаты: FCC, CE
• Сертификаты безопасности: UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI: FCC Part 15 Subpart B Class A; CE EN 55032 Class A; EN 61000-6-4 Class A
• EMS: CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge); IEC61000-4-6 (CS); IEC61000-4-8 (Magnetic Field)
• Испытания на устойчивость: Свободное падение IEC60068-2-32; Удар IEC60068-2-27; Вибрация IEC60068-2-6
• Зеленый: Соответствие RoHS
• Гарантия: 5 лет

Caractéristiques / Spécifications techniques

• Модель: LMP-1002G-SFP
• Порты: 8 x Gigabit RJ45 (PoE+ 30 Вт/порт) + 2 x dual-rate SFP
• Стандарт PoE: IEEE 802.3at/af
• Пропускная способность коммутатора: 20 Гбит/с
• Таблица MAC: 8K
• Jumbo Frame: 9.6 КБ
• Буфер памяти: 4 Мбит
• Входное напряжение: 48-55 В DC (резервное)
• Потребляемая мощность: 15 Вт (система)
• Габариты: 54 × 142 × 99 мм
• Рабочая температура: от -10° до 70° C
• Температура хранения: от -40° до 85° C
• Вес: 2,5 фунта (устройство)
• Защита от проникновения: IP30
