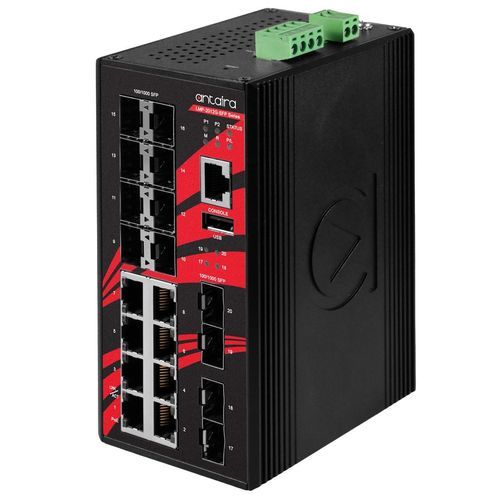

Управляемый коммутатор Ethernet LMP-2012G-SFP

20 портовуровня 3Gigabit Ethernet

Обзор продуктаПромышленный 20-портовый управляемый гигабитный Ethernet-коммутатор LMP-2012G-SFP от компании Antaira Technologies оснащен 8*10/100/1000Tx Ethernet-портами с поддержкой стандарта IEEE 802.af/at и максимальной мощностью 30 Вт на порт, а также 12*100/1000 SFP-слотами. LMP-2012G-SFP - это полностью управляемый легкий Ethernet-коммутатор 3-го уровня, оснащенный удобной веб-консолью управления. Он поддерживает функцию кольцевого резервирования сети с использованием открытого стандарта ITU-T G.8032 ERPS (Ethernet Ring Protection Switch), время восстановления сети которого составляет <50 мс. Расширенные функции сетевой фильтрации и безопасности, такие как IGMP, VLAN, QoS, SNMP, блокировка портов, RMON, Modbus TCP и 802.1X/HTTPS/SSH/SSL, повышают детерминизм и улучшают управление сетью для удаленных систем SCADA или сетей управления. LMP-2012G-SFP имеет класс защиты IP30 и монтируется на DIN-рейку. Он поддерживает рабочую температуру от -10° до 65°C. Он также обеспечивает высокую EFT и ESD защиту для промышленных сетевых приложений, таких как, энергетика/коммунальное хозяйство, водоотведение, нефть/газ/добыча, заводская автоматизация, наблюдение за безопасностью на транспорте, ITS и любые другие наружные или жесткие условия.ОсобенностиПоддерживает 8*10/100/1000Tx Gigabit Ethernet с IEEE 802.3af/at совместимым PoE+ (30 Вт/порт) и 12*100/1000 SFP слотовПоддержка сетевого резервирования: STP/RSTP/MSTP и G.8032 ERPS (время восстановления <50 мс)Поддержка IPv4/IPv6 и DHCP Option 66/67/82Поддержка протокола Modbus/TCP для управления и мониторинга устройствIGMP v1/v2/v3 для фильтрации многоадресного трафикаQoS (IEEE 802.1p/1Q), CoS/ToS для повышения детерминизмаIEEE802.1Q VLAN для простого планирования сетиУсиленная сетевая безопасность с IEEE802.1X, SNMP v1/v2c/v3, HTTPS и SSH/SSLАвтоматическое предупреждение об исключении через релейный выходДиапазон рабочих температур: от -10° до 65°C (STD)Гарантия 5 летСодержание упаковкиLMP-2012G-SFPQuick Installation GuideНабор кронштейнов для настенного монтажа с винтамиКабель постоянного тока - 18AWG & DC jack 5.5 x 2.1mm (Wire: Белый (+) / Черный (-))Комплект пылезащитных крышекКабель последовательной консоли RJ45 - DB9Технические характеристикиТехнологияСтандарты IEEE: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit Fiber, IEEE 802.3x Flow Control, IEEE 802.3af/at Power over Ethernet, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-TG.8032 / Y.1344 ERPS, IEEE 802.1Q VLAN, IEEE 802.1x Network Authentication, IEEE 802.1p QoS/CoSProcessing Type: Сохранение и пересылкаПротокол: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6Flow Control: IEEE 802.3x контроль потока, контроль потока обратного давленияПрограммное обеспечениеКонфигурация: Http, Https, Telnet, SSH, CLI, TFTP, SNMP v3VLAN Group: 4095 группGIGMP Group: 1024 группыЕтһегпет Redundancy: STP/RSTP/MSTP, port trunk с LACP, ERPS v1/v2 (<50 мс)ПроизводительностьРазмер таблицы MAC: 8KJumbo Frame: 9.6 КбайтБуфер памяти: 4 МбитСкорость передачи данных: 14,880pps для порта Ethernet, 148,800pps для порта Fast Ethernet, 1,488,000pps для порта Gigabit EthernetАрхитектура коммутации: Back-Plane (Switching Fabric): 40 Гбит/сИнтерфейс EthernetКоличество портов Ethernet: 8 портов10/100/1000 BASE-T(X): 8 портовПорт PoE: 8 портов (30 Вт/порт)Назначение выводов PoE: V+, V+, V-, V-, для контактов 1, 2, 3, 6 (End-span, Mode A)Оптоволоконный интерфейсКоличество портов: 12 портов100/1000 BASE-(F)X SFP: 12 портовДлина волны: Относится к SFP-модулюДругие интерфейсыСветодиодный индикатор: Система: Power 1, Power 2, Status(S), Master(M), Ring(R), PoE Load(P/L); Ethernet: Скорость/Линк/Активный; PoE: Вкл. при подключении к PD-устройствам; SFP: Link/ActiveМеханические характеристикиКорпус: Металл, защита IP30Монтаж: Крепление на DIN-рейку, настенное крепление (опция)Размеры (Ш × В × Г): 71.5 x 142 x 99 ммВес: Вес устройства: 3,66 фунта; Вес при транспортировке: 4,43 фунтаТребования к питаниюПодключение питания: Один съемный 4-контактный и один 2-контактный клеммный блокВходное напряжение: 48 В-55 В постоянного тока, резервный входИзбыточность питания: ДаРелейный выход: 24 В постоянного тока, 1 А резистивныйПотребляемая мощность системы: 19 ВтМакс. Бюджет мощности PoE: 240 ВтЗащита от перегрузки по току: ПрисутствуетЗащита от обратной полярности: ПрисутствуетОграничения по условиям окружающей средыТемпература эксплуатации: от -10° до 65° C (от 14° до 149° F)Температура хранения: от -40° до 85° C (от -40° до 185° F)Относительная влажность окружающей среды: от 5% до 95% без конденсацииРегламентирующие утвержденияСертификаты: FCC, CEUL 61010-1 / UL 61010-2-201: ✔NEMA TS2: ✔EMI: FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class AEMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Испытания на устойчивость: Свободное падение: IEC60068-2-32, Удар: IEC 60068-2-27, Вибрация: IEC 60068-2-6Зеленый: Соответствует RoHSГарантия: 5 лет
